变频器外接输出端子的种类

　　变频器的外接输出端子主要有三种类型：
　　
　　1．报警输出端
　　
　　当变频器因故障而跳闸时，报警输出端将动作，发出报警信号。
　　

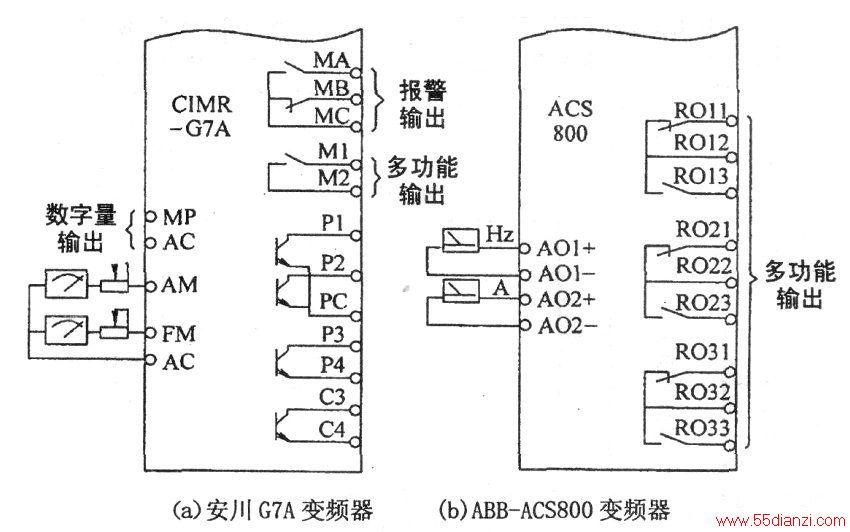

　　报警输出端通常都采取继电器输出，可以直接接到AC220V的电路中。如下图(a)中为MA、MB、MC所示；下图(b)中为R031、R032、R033所示。
　　
　　2．测量信号输出端
　　
　　向外接仪表提供与运行参数成正比的测量信号。
　　
　　测量信号有两类：
　　
　　(1)模拟量信号如下图(a)中为AM端和FM端；下图(b)中为A01、A02所示；
　　
　　(2)脉冲信号其脉冲频率与被测频率成正比，如下图(a)中为MP-AC所示。
　　
　　3．状态信号输出端
　　
　　输出变频器的各种运行状态的信号，输出内容如：“运行”信号、“频率到达”信号、“频率检测”信号等。各输出端的具体输出内容可通过功能预置来设定，故常称为多功能输出端。
