变频器的开关量输出信号电路

　　变频器的开关量输出信号电路主要有三种类型：
　　
　　1．晶体管输出型
　　

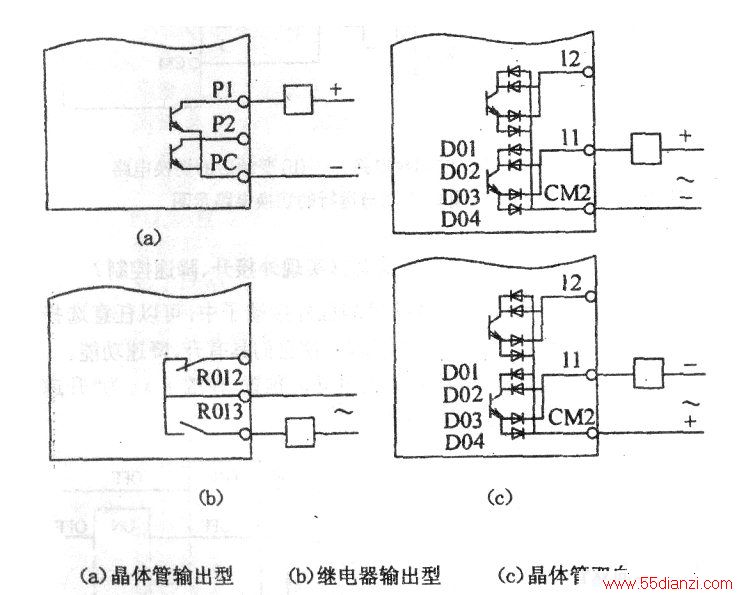

　　如下图(a)所示。输出信号为集电极开路输出，由于受到晶体管耐压的限制，只能用于直流低压电路中；
　　
　　2．继电器输出型
　　
　　如下图(b)所示。输出端由继电器触点构成。由于继电器触点的耐压较高，故大多数可用在交流220V电路中：
　　
　　3．晶体管双向输出型
　　
　　如下图(c)所示。举例说明如下：如外电路为上“+”、下“-”，则电流从端子“11”流入，经二极管D02、输出晶体管和二极管D04后，到端子“CM2”；如外电路为上“-”、下“+”，则电流从端子“CM2”流入，经二极管D01、输出晶体管和二极管D03后，到端子“11”。所以，双向输出型可以用在低压交流电路中。
