变频器维修的检查

　　1．日常检查变频器
　　
　　在运行过程中，可以从设备外部目视检查运行状态有无异常，通常检查如下：
　　
　　(1)技术数据是否满足需要？
　　
　　(2)周围环境是否符合要求？
　　
　　(3)触摸面板显示有无异常情况？
　　
　　(4)有无异常声音、异常振动、异常气味问题？
　　
　　(5)变频器有无过热的迹象？

　　2．主电路电量的测量
　　

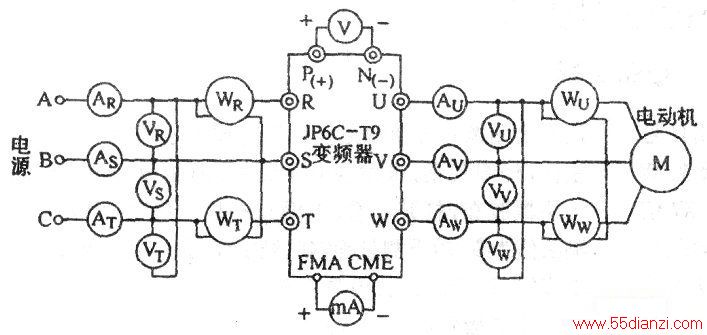

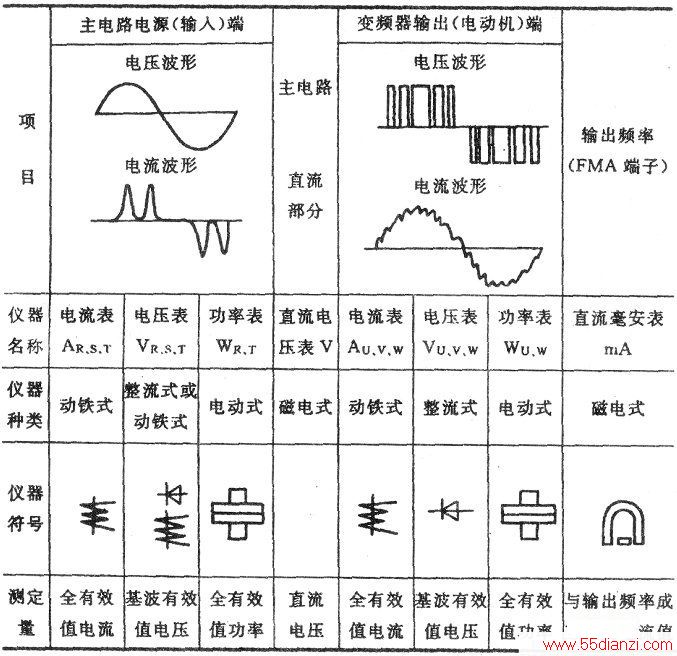

　　变频器主电路电源（输入），输出（电动机）端的电压，电流包含谐波分量，由于仪器种类的不同，指示值会有差别。因而，用工频的仪器测量时，请使用下表所示仪器。与变频器连接如下图所示。

　　功率因数测量不是用测量电压与电流相位差的市场上出售的功率因数计，需要测量功率因数时，请测量输入端电压、电流、功率，用下述计算式计算。

　　3．绝缘试验
　　
　　产品出厂时已进行了绝缘试验。可不再进行，必须进行时，请按以下说明。
　　
　　注意：违反测试要领，将损坏变频器。
　　
　　耐压试验与用摇表测试相同，违反试验要领，将损坏变频器，需要耐压试验时，与厂方联系。
　　
　　(1)主电路绝缘试验
　　
　　①准备DC500V摇表（兆欧表）；
　　
　　②全部卸掉主电路，控制电路等端子座和外部电路连接的连接线；
　　

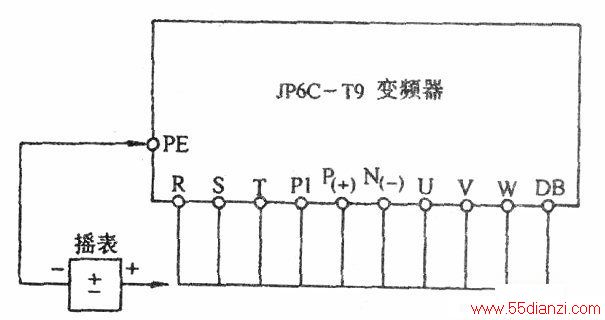

　　③如下图所示，用公用线连接主电路端子R、S、T、P、N、U、V、W等；
　　
　　④用摇表测试，仅在主电路公用线和大地(接地端子PE)之间进行；
　　
　　⑤摇表若指示5MΩ以上，属正常。
　　
　　(2)控制电路绝缘试验
　　
　　注意：对控制电路板不能用摇表对控制电路进行测量，否则会损坏电路的零部件。
　　
　　①全部卸开控制电路端子的外部连接：
　　
　　②进行风机、控制变压器等控制电路对地之间的测试，测量值若在1MΩ以上，属正常。
　　
　　测试外部的主电路，时序控制电路时应卸掉与变频器所有端子的连接，避免把测试电压加到变频器上。
