变频器的保护功能及故障诊断

　　1．保护功能
　　
　　若保护功能动作，变频器立即跳闸，LED显示故障代码，使电动机处于自由运转状态到停止。在消除故障原因、用“RESET”（复位）键或控制电路端子RST输入复位之前，始终维持跳闸状态。
　　
　　报警显示，跳闸的保护功能见上表。防止跳闸的保护功能见下表所示。

保护功能 代码(LED)显示 保护内容 主器件自保护 FL 电源欠电压、短路、接地、过电流、散热，器过热等 过电压保护 OUd 来自电动机的再生电流增加，主电路直流电压若超过电压检测值，错误施加过DC750V) 欠电压保护 LU 电源电压降低后，主电路直流电压若降到欠电压检测值以下，保护功能则动作，另外，电压若降到不能维持变频器控制电路的工作，则全部保护功能自动复位（检测值：DC400V） 过载保护 OL 输出电流超过反时限特性过载电流额定值，保护功能动作，变频器的容量偏小 外部报警输入 OLE 电动机过载、制动电阻过热等报警输入 功能名称 保护内容 防止失速预过载提示

如果在加速或减速中超出变频器的电流限制值，就会使加速或减速动作暂停，定速运行中如果超出同一等级，就会使输出频率下降，并等待各电流的减少，防止变频器跳闸但是，如果动作时间过长，变频器过载(OL)功能运作而跳闸，在加速或减速中如该功能运用，则设定时间过短，应延长

 　　若表中所列内容未涉及到，或变频器出现了故障，零部件损坏了，无法解决时，请与制造厂联系。
　　
　　2．保护功能动作时的诊断
　　

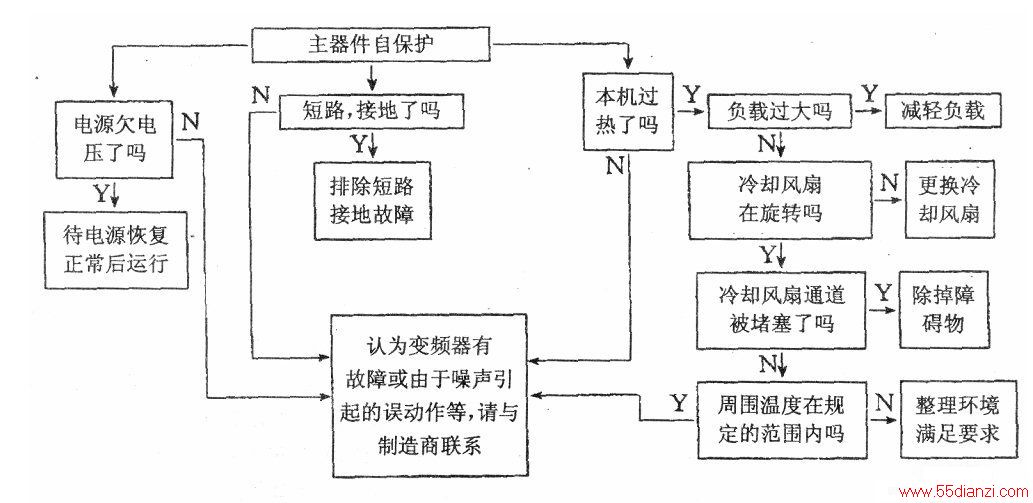

　　(1)主器件自保护FL(流程框图见下图)

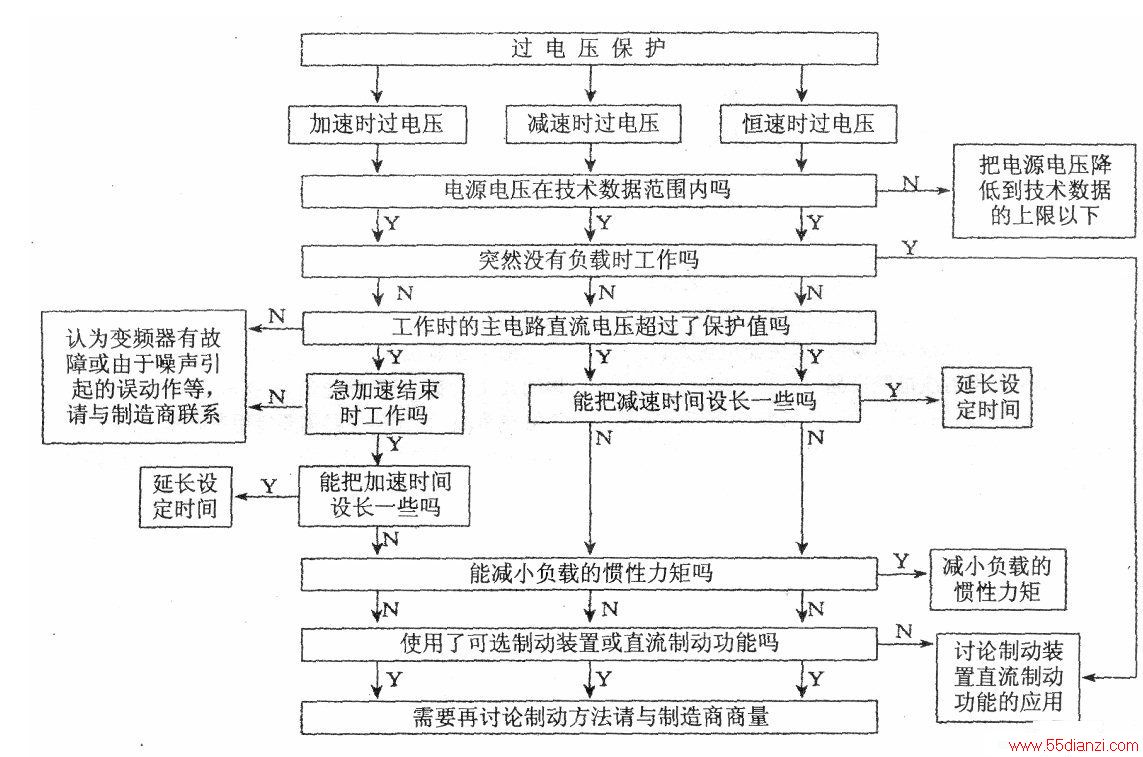

　　(2)过电压保护OUd(见下图)

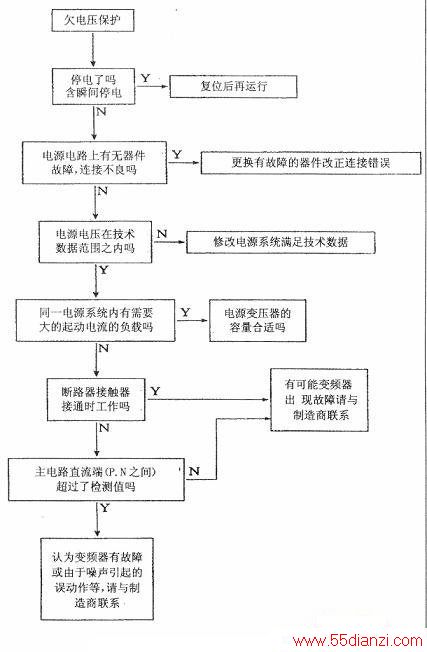

　　(3)欠电压保护LU(见下图)
