在调试中ACS-510 系列变频器运转正常，但ACS-800变频器运转时出现了两个问题。

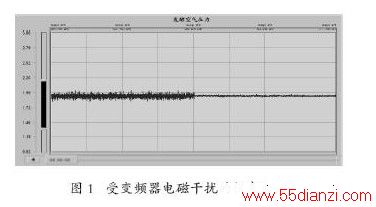

1）两线制仪表信号受到干扰，测量值出现波动。波动比较严重时，控制系统发出压力高或者压力低的信号；干扰非常严重时，控制系统误认为是压力过低，而自动关闭一些阀门。图1 曲线前半部分为变频器运行时，仪表记录曲线，记录值波动很大；曲线后半部分为变频器停止运行后记录曲线，曲线比较平缓，幅值波动很小。从记录曲线可以明显地看出变频器运行对仪表信号干扰非常强烈。
但是，除了两线制以外的仪表，均正常工作，没有受到干扰。
2）变频器运行后，车间变压器保护装置误动作，经常发出过负荷报警，甚至还发生误动作跳闸的事故，而变压器实际负荷才500 kW，没有出现过负荷。
5.2 故障分析与排除

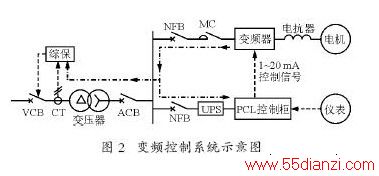

根据以上两种故障现象，初步判断是因为变频器功率比较大，所以产生的电磁干扰也比较强烈，并且是由于控制线与动力线距离比较近造成。系统原理如图2所示（黑实线表示一次线路，表示二次控制线路或仪表线， 表示谐波传播途径），其4耀20 mA 调速信号电缆采用的是屏蔽双绞线，穿镀锌钢管后沿电缆桥架辐射，钢管与电缆桥架的距离约为5 cm。

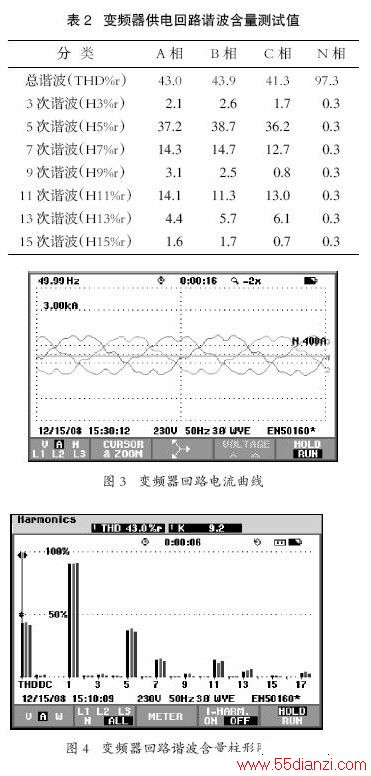

将控制电缆和动力电缆之间的距离调整到30 cm 以上再次试验，发现干扰现象仍然存在；为了再次确认是否是电磁干扰沿控制线路引入PLC控制系统，将控制电缆从PLC 控制柜去除，变频器控制柜现场手动调速，发现两线制仪表信号受到的干扰现象仍然存在，所以基本排除了是电磁干扰信号沿控制线路引入PLC 控制系统。随后采用专用电能质量测试仪对变频器供电回路进行谐波测试。测试谐波数据如表2 所列，谐波电流波形和谐波含量如图3、图4 所示。
从测试的谐波数据可知，变频器产生了大量谐波，主要以5次、7 次、11 次谐波居多。
从变频器电流曲线可以明显的看出，谐波电流使正常的电流曲线不再是正弦曲线；谐波含量柱形图所显示的情形和所测得的谐波数值相吻合，证实了是变频器谐波以电磁传导方式传播到供电网络中去，从而影响到仪表变压器继电保护装置不能正常工作。
根据以上测试结果，仔细分析了ACS-510 系列变频器和ACS-800 变频器的结构区别，从ABB变频器使用手册和其他技术资料中发现，两种变频器在其附件配置上稍微有点区别。ACS-510系列变频器输入端内置了一台变感式交流输入电抗器和RFI滤波器。交流电抗器和RFI 滤波器是标准配置，在实际使用中不需要额外的滤波器。而ACS-800变频器在输入端只内置了一台交流输入电抗器。EMC 滤波器是可选设备，如果在设备订货时没有要求强调安装EMC 滤波器，ABB 厂家只在输入端内置一台交流输入电抗器。
经核实，这台变频器订货时确实没有要求配置EMC 滤波器，于是在变频器输入端增加了一台变频器专用FT330-400型输入滤波器，然后再开机试验，仪表信号受干扰现象消除，并且变压器继电保护装置误动作事故也不再发生。
6 结语
为了确保变频器系统的安全运行，减小变频器电磁噪声对周边设备的干扰，应将变频器系统的电磁兼容性、抗电磁干扰能力及降低电磁干扰等，作为变频器系统设计、制造、施工安装中综合考虑的重要部分，须符合相关电磁兼容性标准和规范要求。
