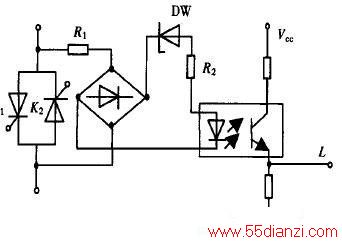

当晶闸管导通时,阳极和阴极之间的电压约为1V;当晶闸管关断时,阳极和阴极之间的电压近似等于电源电压.因此,只要检测晶闸管阳极对阴极的电压,就可以判断它是否关断.零电流检测电路见下图.
晶闸管K1,K2上的电压经由二极管整流桥整流后加到光电耦合器上,当K1,K2任意一个导通时,两端电压为零,光电耦合器中光敏三极管截止,输出低电平L=0;反之,当K1,K2全部关断时,其管压降为电源线电压,这个电压使得光电耦合器中光敏三极管导通,输出高电平L=1.图2中R1,R2是限流电阻,稳压管DW的作用是设置一个门坎电压以抗干扰[3]
