有效值-直流变换器电路

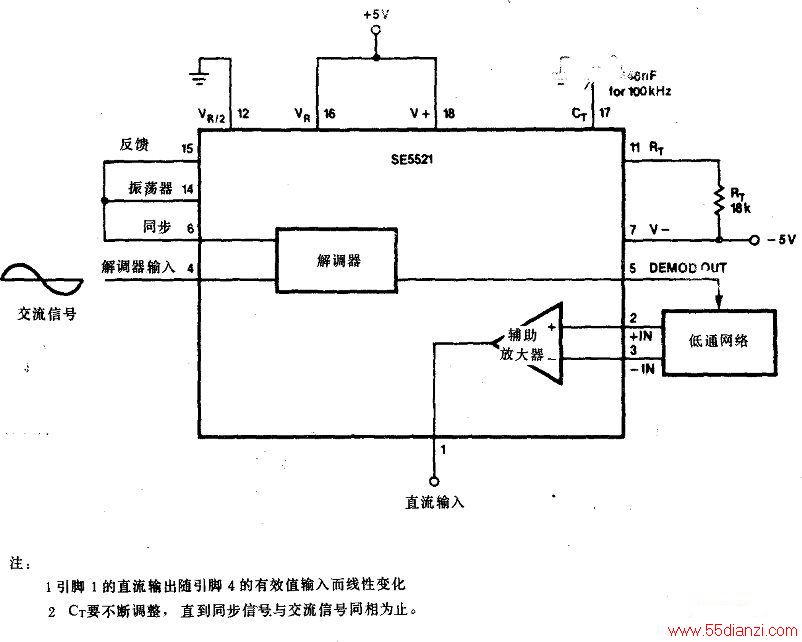

　　一个交流电压表的制作可能是很容易的。本电路简单，元件又少，因而特别引入入胜。解调器输出是来自引脚4的交流输入的全波整流信号。引脚5上的整流信号的直流分量是随引脚上的有效值输入而线性变化的，从而在滤波器输出端（引脚1）提供精确的有效值一直流变换。CT是一个可变电容器，要不断调整这一电容器，直到加到解调器同步输入端的振荡器信号与引脚4的交流信号同相为止。
