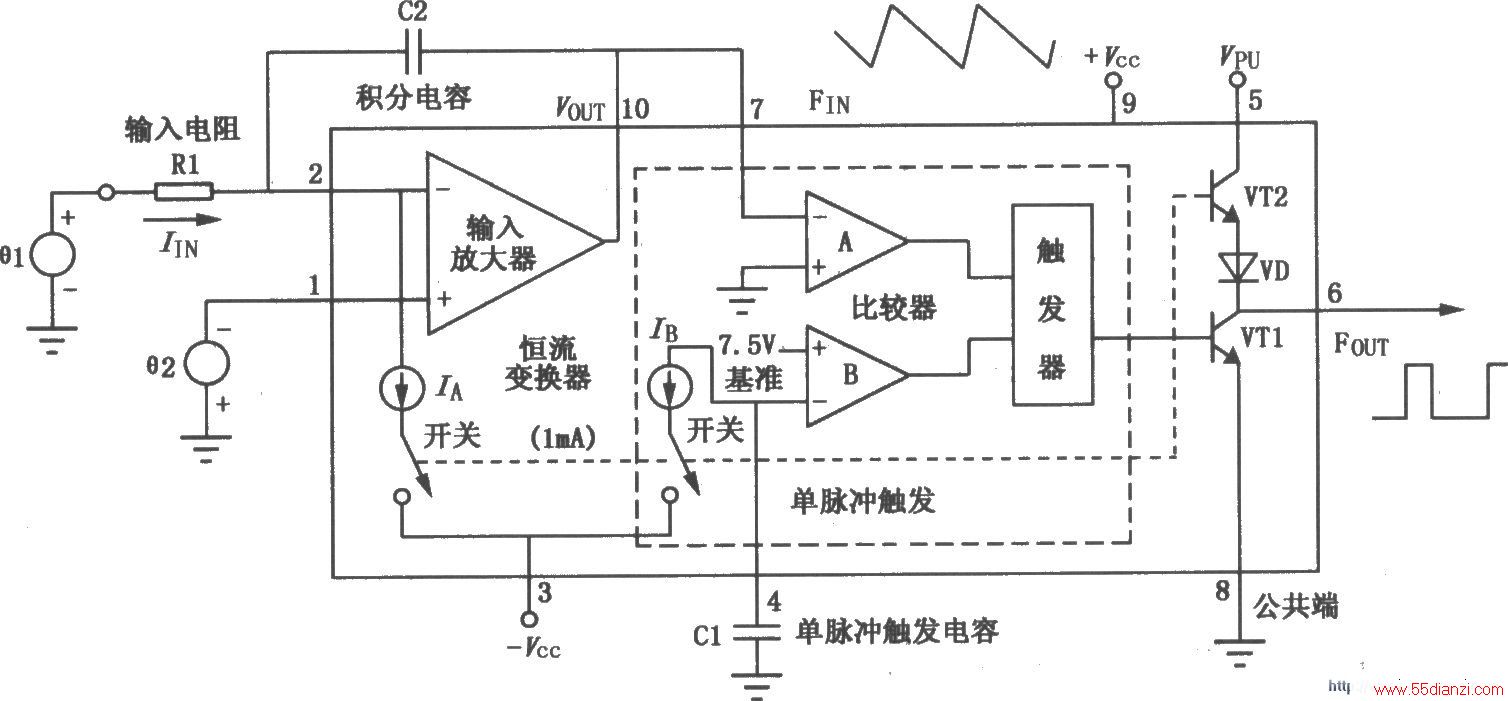

VFC62单片电压/频率和频率/电压转换器能简单地将模拟信号转换成数字信号,数字脉冲串重复率正比于模拟输入电压的幅值。由于用数字形式抑制噪声,模拟信号可长距离传播而不影响性能。它可用于转换计数器到微处理器的二进制数,也可将其转换回模拟形式。数字输出采用有源上拉型,比一般的集电极开路输出有更大的负载驱动能力。输出脉冲电平与DTL、TTL以及CMOS逻辑系列兼容。其典型应用电路如图所示。
本文关键字:转换器 变换电路,单元电路 - 变换电路
