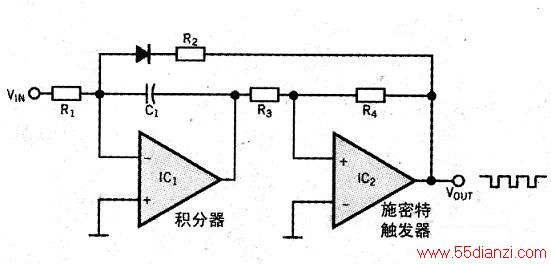

下图所示的基本VFC由一个积分器(ICl)和一个施密特触发电路(IC2)组成。
施密特触发器是一种特殊的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。在输入信号从低电平上升到高电平的过程中，使电路状态发生变化的输入电压，称为正向阈值电压；在输入信号从高电平下降到低电平的过程中，使电路状态发生变化的输入电压称为负向阈值电压。积分器将直流输入电压VIN变换成线性电压斜坡信号，施密特触发器设定积分器输出电压的极限值。这两个电路的反馈为振荡提供了条件。
