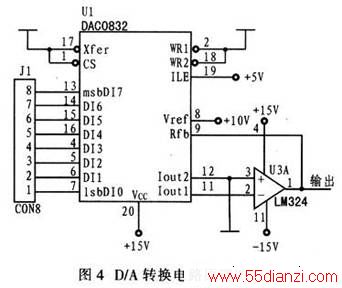

降低设计成本,采用8位DAC0832转换器。DAC0832属于倒T 型电阻网络型D/A转换器,内部无运算放大器,输出为电流形式,因此,使用时,需外接一个运算放大器。DAC0832可根据实际情况接成双缓冲、单缓冲和直缓冲3种形式,此D/A转换器接成第3种形式使用,即引脚1、2、17、18接低电平,19引脚接+5 V。引脚8为参考电压输入端口,接+10 V电源,当数字输入端全为高电平时,模拟输出端为-1O V。
