逐次近似模/数转换电路

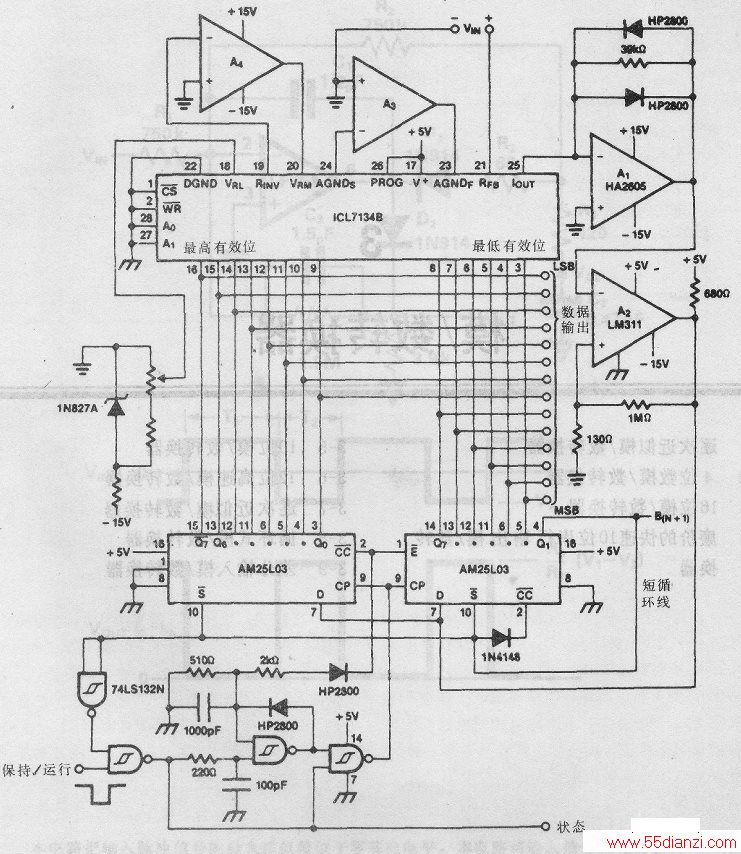

　　这种以ICL7134B为基础的电路适合用作双极性输入高速模／数转换器，并用两块AM25L03s构成逐次近似寄存器。比较器是一个带有HA2605前端放大器的、由两级组成的电路，用以减少和节点的稳定时间问题。此放大器的失调量要细心地调节到零，如果需要在很宽的温度范围内工作，那么，采用一个由ICL7650构成的自动调零电路也许是适宜的。使用两个施密特触发器TT门的时钟，其速率对前8位来说比较慢，因为前8位的稳定时间较之后6位更为严格。图中示出了连接至第15位的短循环线；如果只需较少的几位，短循环线连接的位可相应地提前。如果“保持／运行”输入端保持电平，此电路将不同步运行，但是，如果那时候这一输入端处于高电平，则此电路将在完成一次转换后停止工作。一个变小的脉冲将使此电路重新开始工作。“状态”输出表明这一模／数转换器什么时候在工作，而后沿表示可以获得新数据。把ICL7134U上的最高有效位(D13)连接至第一个AM25 L03的引脚14上，去掉基准反相放大器A4，再将VRFM连接到VRFL上，可构成单极性高速模／数转换器。
