在一个多ADC（模/数转换器）系统所能达到的精度直接取决于ADC的基准电压。如果每个独立ADC上的基准电压精度较差，则会影响整个系统的性能。对于需要大量ADC且对通道间匹配度要求较高的系统，需要认真对待其电压基准的设计。采用同一高精度、低噪声基准源驱动所有ADC能够获得高精度匹配。

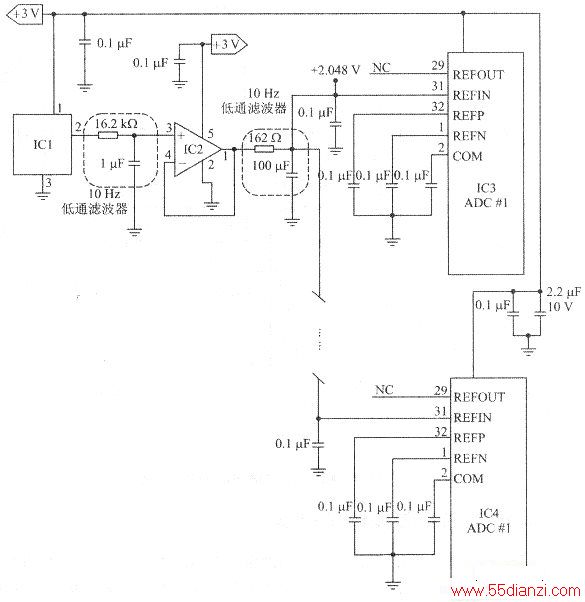

该电路精密基准源如MAX6062 (ICl)可提供+2. 048 V外部直流电平，噪声电压密度为150 nV/很好Hz。其输出经过一个单极点低通滤波器(截止频率10 Hz)送入一个运放IC2( MAX4250)，并在其输出馈入第2级10 Hz低通滤波器之前进行缓冲。IC2 (MAX4250)具有低失调电压（可获得高增益精度）和低噪声电平。缓冲器之后的10 Hz无源滤波器衰减由电压基准和缓冲器产生的噪声引起。经滤波后的噪声密度，降低了其中较高频率的噪声，能够符合高精度ADC对噪声电平的要求。
