如何准确地估算采样时钟抖动介绍

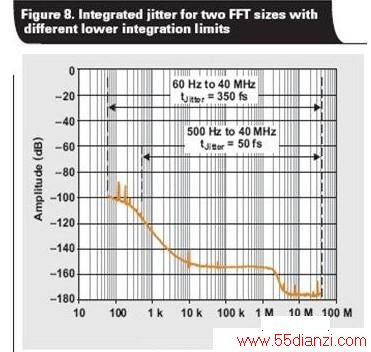

    图8 时钟相位噪声

    我们将一个 6-MHz、宽带通滤波器添加到时钟输入，以限制影响抖动的宽带噪声数量。选择 1-GHz 输入信号的目的是确保 SNR 减弱仅由于时钟抖动。图 8 表明两个 FFT 尺寸的 1/2 容器尺寸到 40MHz 相位噪声整合抖动结果都极为不同，而“表 1”的 SNR 测量情况也反映这种现象。

    设置正确的整合上限

    图 6 所示相位噪声图抖动贡献量为 ~360 fs，其频率偏移为 10 到 100MHz 之间。这比 100Hz 到 10MHz 之间偏移的所有 ~194 fs 抖动贡献值要大得多。因此，所选整合上限可极大地影响计算得到的时钟抖动，以及预计SNR匹配实际测量的好坏程度。

    要确定正确的限制，您必须记住采样过程中非常重要的事情是：来自其他尼奎斯特区域的时钟信号伪带内噪声和杂散，正如其出现在输入信号时表现的那样。因此，如果时钟输入的相位噪声不受频带限制，同时没有高频规律性衰减，则整合上限由变压器(如果使用的话)带宽和 ADC 自身的时钟输入设定。一些情况下，时钟输入带宽可以非常大;例如，ADS54RF63 具有 ~2 GHz 的时钟输入带宽，旨在允许高时钟转换速率的高阶谐波。

    若想要验证时钟相位噪声是否需要整合至时钟输入带宽，则需建立另一个实验。ADS54RF63 再次工作在 122.88 MSPS，其输入信号为 1GHz，以确保 SNR 抖动得到控制。我们利用一个 RF 放大器，生成 50MHz 到 1GHz 的宽带白噪声，并将其添加至采样时钟，如图 9 所示。之后，我们使用几个不同低通滤波器 (LPF) 来限制添加至时钟信号的噪声量。

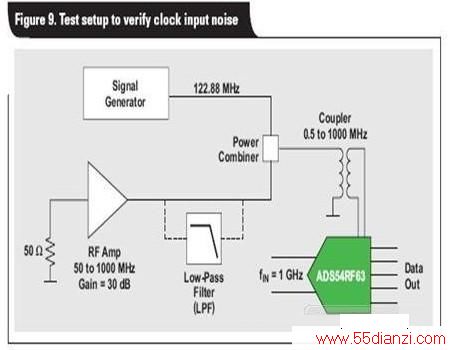

    图9 加宽带白噪声的时钟相位噪声

    ADS54RF63 的时钟输入带宽为 ~2 GHz，但由于 RF 放大器和变压器都具有 ~1 GHz 的 3-dB带宽，因此有效 3-dB 时钟输入带宽被降低至 ~500 MHz。“表 2”所示测得 SNR 结果证实，就本装置而言，实际时钟输入带宽约为 500MHz。图 10 所示 FFT 对比图进一步证实了 RF 放大器的宽带噪声限制了噪声层，并降低了 SNR。

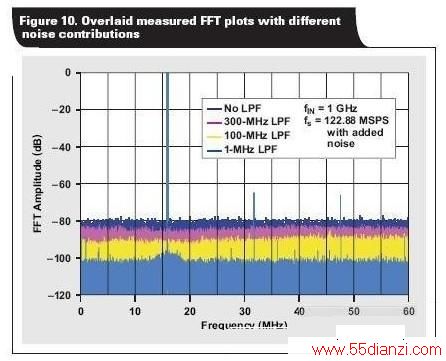

    图10 FFT 对比图

    该实验表明，时钟相位噪声必需非常低或者带宽有限，较为理想的情况是通过一个很窄的带通滤波器。否则，由系统时钟带宽设定的整合上限会极大降低 ADC 的 SNR。

    结论

    本文介绍了如何准确地估算采样时钟抖动，以及如何计算正确的上下整合边界。
