ADI公司的AD5791是单路20位电压输出数模转换器(DAC)，双极工作电压高达33V，正基准电压从5V到VDD-2.5V，负基准电压从VSS+2.5V到0V，精度1ppm，噪音频谱密度7.5nV/&raDIC;Hz，温度漂移0.05ppm/°C，主要用在医疗仪器，测试测量，工业控制和高端科学和航空仪表.本文介绍了AD5791产品亮点和主要特性，方框图和菊花链接方框图，以及典型应用电路图和EVAL-AD5791评估板电路图，材料清单和PCB元件布局图。

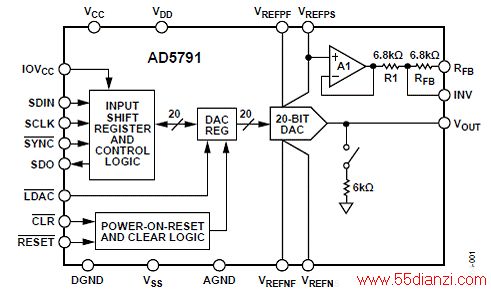

图1.AD5791方框图

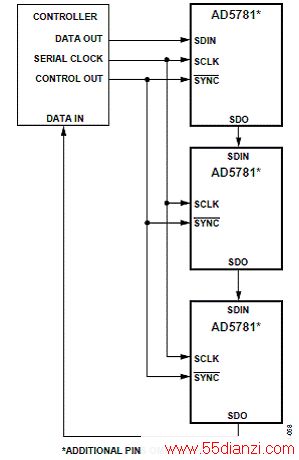

图2.AD5791菊花链接方框图

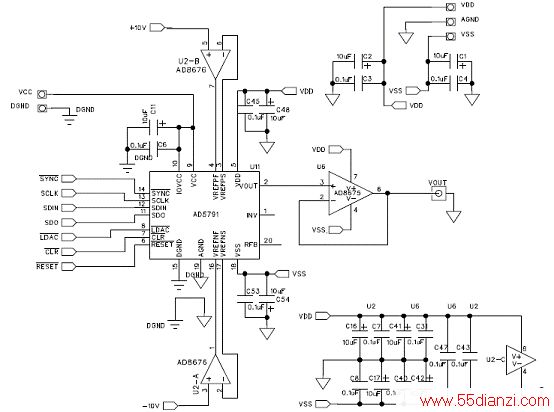

图3.AD5791典型应用电路图

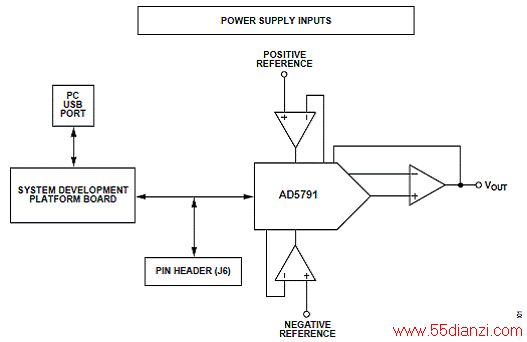

图4.EVAL-AD5791评估板连接框图

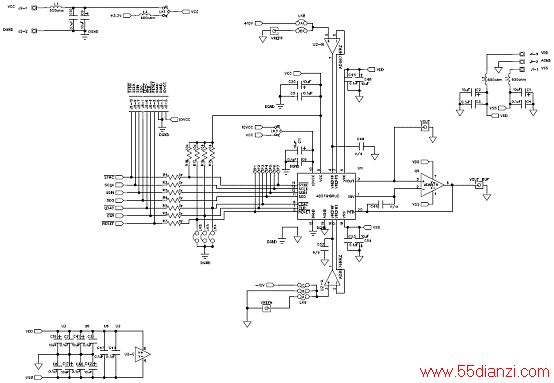

图5.EVAL-AD5791评估板电路图(1)

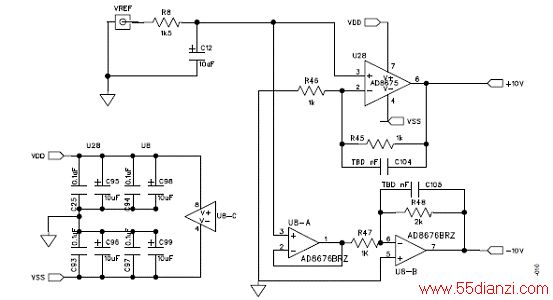

图6.EVAL-AD5791评估板基准电压电路图

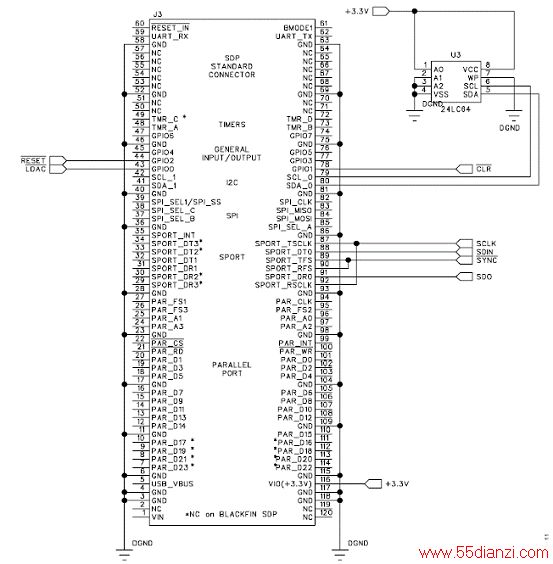

图7.EVAL-AD5791评估板SDP板连接器电路
图8.EVAL-AD5791评估板元件布局图
EVAL-AD5791评估板材料清单(BOM):
