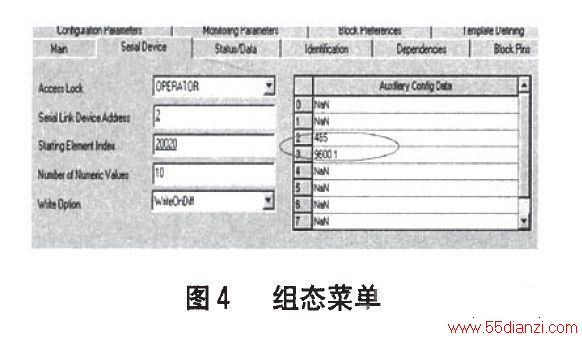

具体组态见图4。
Serial Link Device Address：为设备地址，即 Modbus ID;
Starting Element Index：为接收/发送数据的起始地址，此为第三方厂家提供的，是modbus通讯寄存器首地址，1个寄存器地址存储一个1 6位二进制数;
Number of Numeric Value：接收/发送的数据 的个数。
其中Starting Element Index的设置也包含了接收/ 发送数据的类型控制工程网版权所有，这是通过其最高位的数字来识别的(如 图4中的Starting Element Index设置为20020，其最高 位数字为2，表示接收/发送的数据类型为可读写的3 2 位浮点数)。
这里需要注意的是一个S I N U M A R R C H块 (SIFLAGARRCH或SITEXTARRCH)只能设置为一种数 据类型，且接收/发送数据的地址必须是连续的。故 Number。of Numeric Value这一项设置的值是从起始 地址开始连续存储的数据的个数;如果第三方设备发 送/接收数据的Modbus存储地址是放在不连续的几个 地址段上，那么就必须用多个SINUMARRCH块来接收 不同地址段的数据。
图4中右侧的Auxiliary Config Data的设置，仅需要配置第3和4行即可，如图4中红圈所示(图4红圈中 配置表示采用串行485通讯方式、通讯波特率为9600、 校验方式为奇校验)。
5 结束语
目前，石油天然气生产装置中，普遍存在着DCS与 其他多个专用控制系统同时使用的情况，这些专用控制 系统包括PL C、数据采集器和各种智能仪表。若将多个 系统融合成一个整体，使所有监视、控制都在D CS上进 行，就涉及D C S与其他专用控制系统的通讯问题。目前，Modbus协议是应用最为广泛的一种形式，需特别注 意的是：在MOdbuS网络上传输方式和串行参数(波特 率、校验方式等)对各装置的设置必须是相同的。
