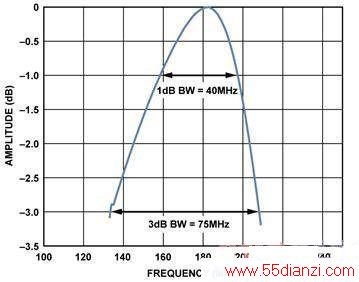

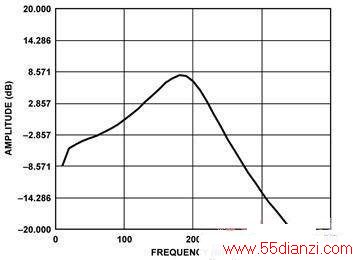

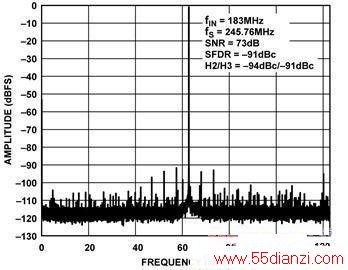

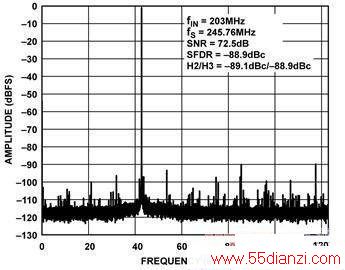

滤波器元件可使用ADS作为仿真工具进一步调谐，以将谐振尖峰偏移至所需的中频。例如，将抗混叠滤波器的并联8.2 pF电容更改为10 pF，可将谐振尖峰降低至180 MHz。图9至图11显示了此条件下的滤波器曲线和单频FFT性能。
常见变化
驱动放大器和高速ADC具有许多组合;不过，为了获得最佳性能，必须注意ADC驱动放大器的输入和输出阻抗及ADC的输入电抗。各器件均有自己的阻抗特性。图1所示电路的常见变化是驱动AD9467的 ADL5562(3.3 GHz带宽)，采用适合宽带接收机应用的低通、抗混叠滤波器设计，如 电路笔记 CN-0227所述。
同样，电路笔记 CN-0110 介绍如何使用ADL5562差分驱动器放大器来驱动高中频交流耦合应用中的宽带宽ADC，例如AD9445 。作为需要可变增益的替代器件，可用AD8375 可变增益放大器取代ADL5565。AD8375是一款数字控制、可变增益、宽带宽放大器，可以在较宽的24 dB增益范围内提供精密增益控制，分辨率为1 dB。AD8376是AD8375的双通道版本。 电路笔记 CN-0002 介绍如何使用 AD8376 VGA来驱动高中频交流耦合应用中的宽带宽ADC。
电路评估与测试

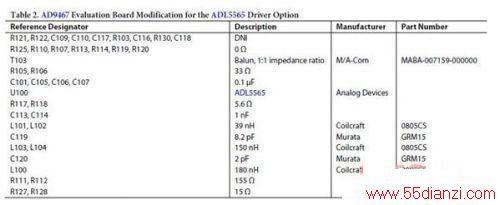

图1所示电路使用AD9467评估板 (AD9467-250EBZ)来实现。AD9467评估板的底侧包括ADL5562和用于四阶滤波器的原型区域。ADL5562被ADL5565取代，因为这两款ADC驱动器引脚兼容。关于AD9467-250EBZ板的原理图、BOM和布局布线，请参阅用户指南 UG-200 。表2显示了为复制图1所示电路而需对AD9467评估板做出的修改。
本电路使用修改的AD9467-250EBZ电路板和基于HSC-ADC-EVALCZ FPGA的数据采集板来运行测试。这两片板具有对接高速连接器，可以快速完成设置并评估电路性能。修改的AD9467-250EBZ板包括本笔记所述的评估电路，HSC-ADC-EVALCZ 数据采集板与VisualAnalog评估软件一起使用，此外还使用SPI控制器软件来适当控制ADC并采集数据。
应用笔记AN-835 详细说明了如何设置硬件和软件，以运行本电路笔记所述的测试。
