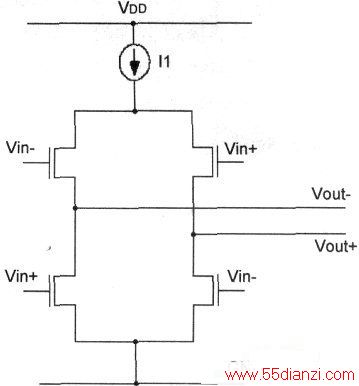

LVDS(LowVoltageDifferentialSig-nal)即低电压差分信号，LVDS的驱动器由驱动差分线对的电流源组成，如下图所示，电流通常为3.5mA。LVDS接收器具有很高的输入阻抗，因此驱动器输出的大部分电流都流过100Ω的匹配电阻，并在接收器的输入端产生大约350mV的电压。当驱动器翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑“1”和逻辑“0”状态。
LVDS具有的特点包括高速，因为其电压摆幅低（约为350mV）；功耗小，恒流源电流驱动输出电流限制到约为3.5mA左右：抗干扰能力强，因为LVDS有相对较慢的边缘速率（dV/dt约为0.3V/0.3ns，即为1V/ns）；同时采用差分传输形式，使其信号噪声和EMI都大为减少，同时其也具有较强的抗干扰能力。
LVDS的应用可有多种形式：1）单向或双向点对点（point口to口point），单向点对点实现典型的信号传输，双向点对点能通过一对双绞线实现双向的半双工通信。可以由标准的LVDS的驱动器和接收器构成：但更好的办法是采用总线LVDS驱动器，即BLVDS，这是为总线两端都接负载而设计的。2）多分支形式(multidrop)，即一个驱动器连接多个接收器。在相同的数据要传给多个负载时，可以采用这种应用形式。3）多点结构(multipoint)，此时多点总线支持多个驱动器，也可以采用BLVDS驱动器。它可以提供双向的半双工通信，但是在任一时刻，只能有一个驱动器工作。
