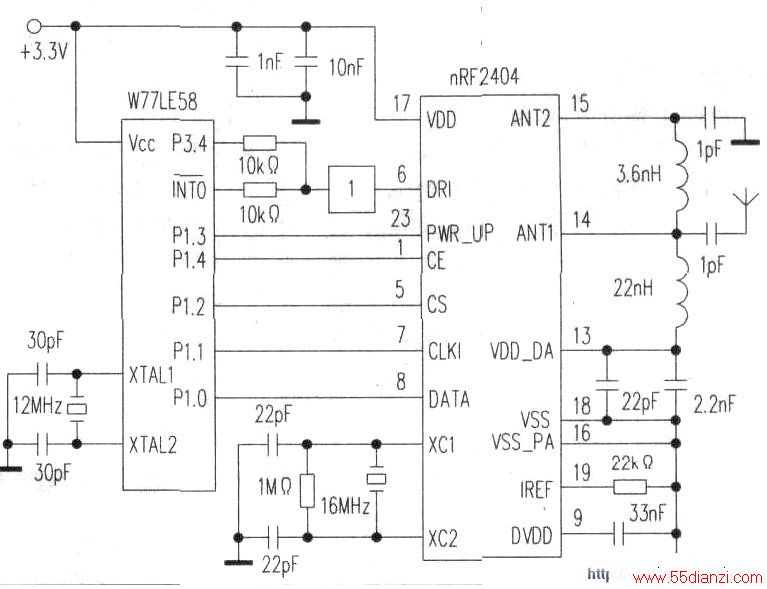

附图是ShockBurstTM模式下nRF2401与51系列单片机的连接电路。nRF2401的外围元件很少，可使用单鞭天线或环形天线，需要使用高O高精度的贴片绕线高频电感、高稳定晶体、高稳定贴片电容。
nRF2401通过SPI接口与单片机进行通信。nRF2401的工作电压范围为1.9V~3.6V，单片机要选用低工作电压型的。常见的低电压单片机有GM97L5×、AT89LV5×、W77LE58、AT89LS5x等。本文选用W77LE58，其指令与MCS51兼容，片内有32kB的FlashEPROM、256字节RAM、lkB的外部数据存储器。
单片机用软件模拟SPI总线，使用Pl.0、Pl.l、P1.2口模拟SPI的DA-TA、CLK、cs。PWR_UP决定是否处在关机模式，CE决定是否允许收发信号，分别与单片机的P1.3、P1.4连接。DR1是数据接收完毕信号端，当有数据需要接收时DR1为高电平，单片机读取完数据后DR1为低电平。DR1信号经非门变换后与单片机的中断0端连接，为了检测是否已经读取完nRF2401的数据，将DR1与P3.4连接。单片机中断是低电平触发，而nRF2401的中断信号DR1是高电平，因此在DR1端应加一反相器。
