51单片机和MAX7219的接口电路

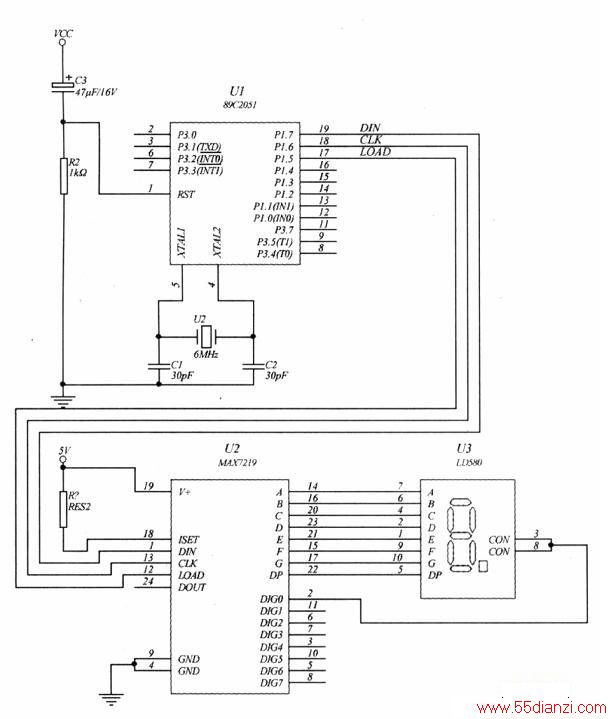

　　下图所示为51系列单片机89C2O5l和MAX7219的连接图，为方便起见，图中仅画出了一位共阴极数码管U3。其它七位共阴极数码管连接和此相同。用单片机89C2O5l的P1口中的P1.7、P1.6、P1.5，分别和MAX7219的DIN、CLK、LOAD相连，MAX7219的段输出A~F，分别和共阴极数码管的A~F相连，位驱动DIGO和数码管的地端3，8脚相连。
