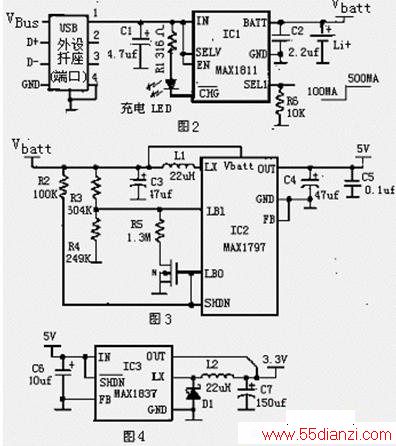

图3电路的低电池门限电压设置为2.9V。当Vbatt降至2.9V以下时，LBO打开(电平提高)，将SHDN拉高，FETMOS管导通，在FETMOS管导通的情况下，电阻R5(1.3MΩ)和R4(249KΩ)组成并联电路，将电池的开通电压门限(引脚LB1)提升至3.3V，从而消除了振荡。
从以下公式计算可见:
图4所示，IC3 芯片MAX1837 为DC-DC降压型转换器，能将5V输出降压至3．3V，并且能够向负载输出高达250MA的电流，效率超过90%。
从以上图2、3、4 可以看出，在通过USB端口提供电源时，与各芯片MAX1811 MAX1797 MAX1837配合就能为便携式设备产生5V初3.3V的电源。
需要说明的是USB电源:
* 由于USB电缆和连接器上的电压降，USB设备必须能够工作至4.35V。
* USB设备必须保证其最大工作电流低于100MA，直到通过软件被配置为高功率为止。
简单的USB电源和交流适配器的充电配置
配置方案

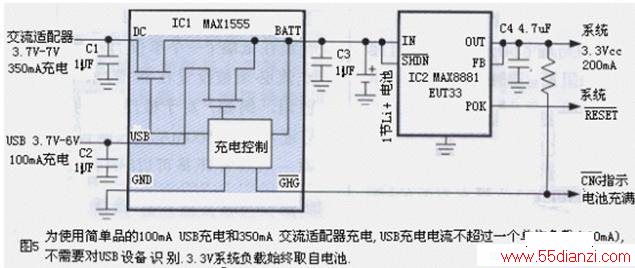

对一些最基本的设备负载来说，不需要用软件开销来管理和优化USB电源的使用。如果设备负载电流限制在100mA以内，那末都可以用与USB接口相连的主机和自带电源的集线器或总线驱动的集线器来驱动。据此，这类简单的USB和交流适配器充电设计，可采用图5所示的一个基本充电器加一个稳压器的配置。
方案分析
图5所示电路中，设备(系统)负载何时与USB电源或交流适配器连接? USB电源和交流适配器何时开始对电池充电?同时，又要你保证系统负载能一直保持与电池相连，在此例中通过一个最大可提供200mA电流的简单的线性稳压器(IC2 MAX8881)来解决。如果系统持续消耗如此大的电流，而通过USB对电池充电电流只是100mA，最终电池还是会因负载电流大于充电电流而放电。在许多小型系统中，负载峰值电流仅在整个工作期间的部分时段发生。因此，只要平均负载电流小于充电电流，电池仍然会被充电。连接交流适配器时，充电器(IC1)的最大电流上升到350mA。如果USB与交流适配器同时连接，但应自动给予交流适配器优先权。
USB规范要求充电器(IC1)具备的一个特性(而且，一般来讲对于充电器也是有利的)是电流不允许从电池或另一个电源回流到USB电源输入端。在传统的充电器中，可通过输人二极管保证，但USB最小电压为4.35V(由USB功率简述得知)与Li+电池充电所需电压(4．2V)之间差异太小，以致肖特基二极管也不适用。因此，所有回流路径应在IC1的内部被阻止。
图5所示电路在应用上受到一些限制，也许不适用于某些可充电的USB设备。最明显的限制是相对较低的充电电流，如果Li+电池的容量大于几百毫安时(mAH)，充电时间就会很长。第二个限制是由于基本充电器的负载(指线性稳压器的输入)总是与电池相连(即图5中Li+电池与MAX8881的IN端相连)。这样，如果电池已深度放电，则负载设备加电时也许不能立即开始工作。这是因为电池达到负载设备工作所需的电压前有一定的延迟时间。
改进技术：充电器充电电流和外围电路的改进
在更先进的系统中，需要对充电器内部和外围电路进行多处改进，这些改进可能包括：可选的充电电流，以便与USB电源或交流适配器或电池的电流能力相匹配；USB电源接人时的负载切换；以及过压保护。
改进技术方案

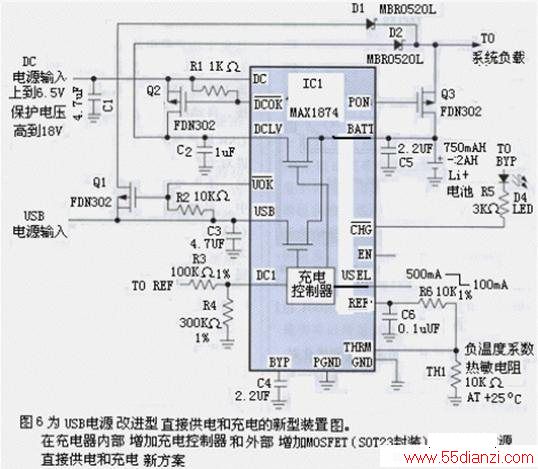

见图6所示。在图6所示的电路中，就是利用充电器IC1内部的电压监测器(充电控制器)驱动外部MOSFET Q3(FDN302)来实现了上述的改进功能。
改进技术的实现
MOSFET Q1(FDN302)和Q2(FDN302)以及二极管D1和D2绕过电池，直接将可用的电源(USB电源输入或DC电源输入-交流适配器转换而成)连接到负载。当某个电源(USB或DC电源输入)输人有效时，其监视输出 变低，相应的MOSFET管导通。当两个输入都有效时，DC输入优先使用。IC1可防止两个输人同时被使用。二极管D1和D2用来阻断系统负载供电通路与输入之间的反向电流。而充电器内部电路((由充电控制器及其控制的和二只场MOS管)可以阻断充电通路(BATT)的反向电流。
MOSFET Q2还可提供交流适配器过压保护，保护电压最高达18V。欠压／过压监视器(在DC端)只允许交流适配器电压在4V至6.25V之间时对电池充电。
最后一个MOSFET Q3，在没有有效的外部电源(即USB电源输入或DC电源输入)接人时导通，用电池向负载设备供电。当USB电源或DC电源任何一个接人时，“电源通”(PON)输出立即关闭Q3，将电池与负载设备断开。这样当有外部电源接人时，即使电池深度放电或已损坏，系统仍能立即开始工作。
完善与实用
一旦USB设备与主机连接时，先与主机通信决定负载电流是否可以增加，如果被允许，负载电流可以从开始时的一个单位负载上升到五个单位负载。5比1的电流范围对不是专为USB设计的传统充电器来说可能会有问题。而其问题在于传统充电器的电流精度，尽管在高电流时精度足够，但在低电流时会受到电流传感电路失调的影响。结果可能是为了保证充电电流在低端(一个单位负载)不超过100mA限制，电流必须被设置在非常低的水平，从而导致无法使用。例如，对于精度为10%的500mA电流，为了保证不超过500mA，输出只能设置为450mA。仅就这一点而言还是可以接受的，但是，为了保证在低端的充电电流不超过100mA，平均电流只能设置成50mA。最低值可能会低至OmA，显然这是无法接受的。如果要求USB充电在两个范围内都有效，就需要有足够的精度，以便提供尽可能大的充电电流，同时又不超越USB的限制。
在一些设计中，由于系统功率需求的关系，不可能用低于500mA的USB预算功率分别对负载供电和对电池充电。但是，使用了交流适配器就没有问题。
一个高性价比的方案的出现
用一个高性价比的方案可满足这一需求，即只需将图6电路作一简化：将图6电路中与系统负载相连的Q1、D1及连线去掉，这样USB电源并不直接与负载连接，仅与MAX1874的USB引脚相连；从MAX1874的BATT引脚再通过二极管D(MBR0520L)与系统负载相连;充电和系统运行仍然使用USB电源，但系统保持与电池连接。此设计的局限性与图5所示电路相同，即如果USB接人时电池已深度放电，系统要经过一定延迟才能正常工作。但如果连接DC电源，该方案电路能够以同图6电路一样的方式工作，无论电池状态如何都不需等待。这是因为与MAX1874 “电源”通”引脚(PON)相连接的MOSFET 管Q(类似图6中的MOSFET Q3)被关断，系统负载由电池切换到了通过二极管D(类似图6中的D2)DC输人上。
这样一个简化又完善与实用的设计方案出现，使USB电源并不与负载相连，但DC输入与负载相连.当连接USB电源时，系统仍然采用电池供电.同时电池又被充电.
镍氢电池充电
尽管Li+电池能为大多数便携式信息终端提供最佳性能，但镍氢(NiMH)电池仍为最低成本的设计提供了一个可行的选择。当负载要求不太高时，使用镍氢电池是一个降低成本的好方法。这需要使用一个DC-DC转换器将1.3V的电池电压升至设备可使用的电压，典型为3.3V。因为任何电池供电设备都需要某种类型的稳压器，而DC-DC仅是一种不同类型的稳压器，并不是额外增加的。
图7所示电路使用了一种不寻常的方法来对NiMH电池充电，并且在不使用外接FET的情况下，在USB输入和电池之间切换对系统负载的供电。“充电器”实际上是一个电流受限的DC-DC降压转换器(IC1)，它用300mA至400mA的电流对电池充电。尽管不是一个精确的电流源，但其适度的电流控制精度仍能满足充电要求，即使电池短路也能保持对电流的控制。使用DC-DC充电与常见的线性电路相比，一个很大的优越性就在于能够高效地利用有限的USB功率。当以400mA电流对—节NiMH电池充电时，电路仅从USB输入端汲取150mA的电流。在充电的同时留出了350mA电流可供系统使用。负载由电池到USB的切换，是通过USB电源与boost转换器(IC2为DC-DC升压转换器)输出之间用二极管(Di)“或”实现的。当USB断开时，boost转换器IC2产生3.3V输出。USB连接时，D1将DC-DC升压器(IC2)输出拉升至约4.7V.IC2输出被拉升时会自动关断，关断后从电池汲取的电流不超过1µA。如果不允许接人USB时输出从3.3V变成4.7V，可用一个线性稳压器与D1串联。
