MAX6577与8051系列单片机的接口电路

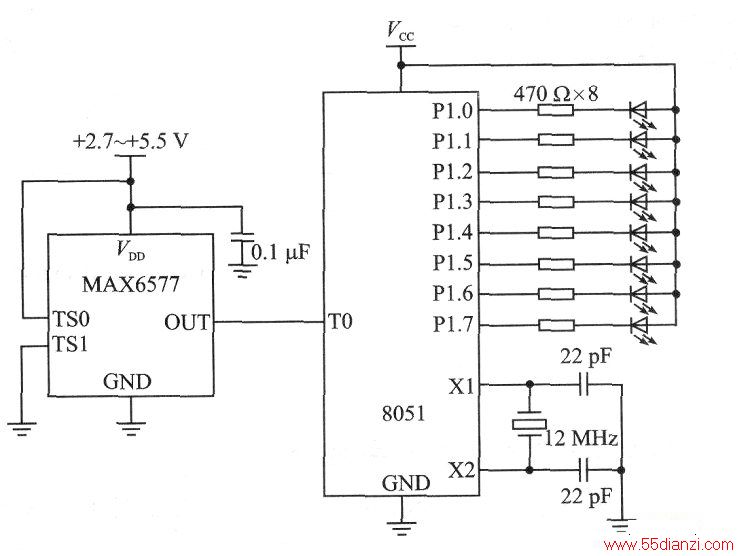

　　MAX6577与8051系列单片机的接口电路如下图所示。MAX6577输出信号（与热力学温度成正比的频率信号）加至8051内部定时器TO引脚端。利用8051单片机可完成下述功能：①将热力学温度转换成摄氏温度；②计算出被测摄氏温度的最大值(Tmax)、最小值(Tmin)和平均值(T)；③通过键盘来设定温度的上、下限(TH、TL)，当温度超过TH或低于TL时，发出越限报警信号，再通过继电器对电加热器等执行机构进行温度控制。
