XTR108三线RTD连接电路

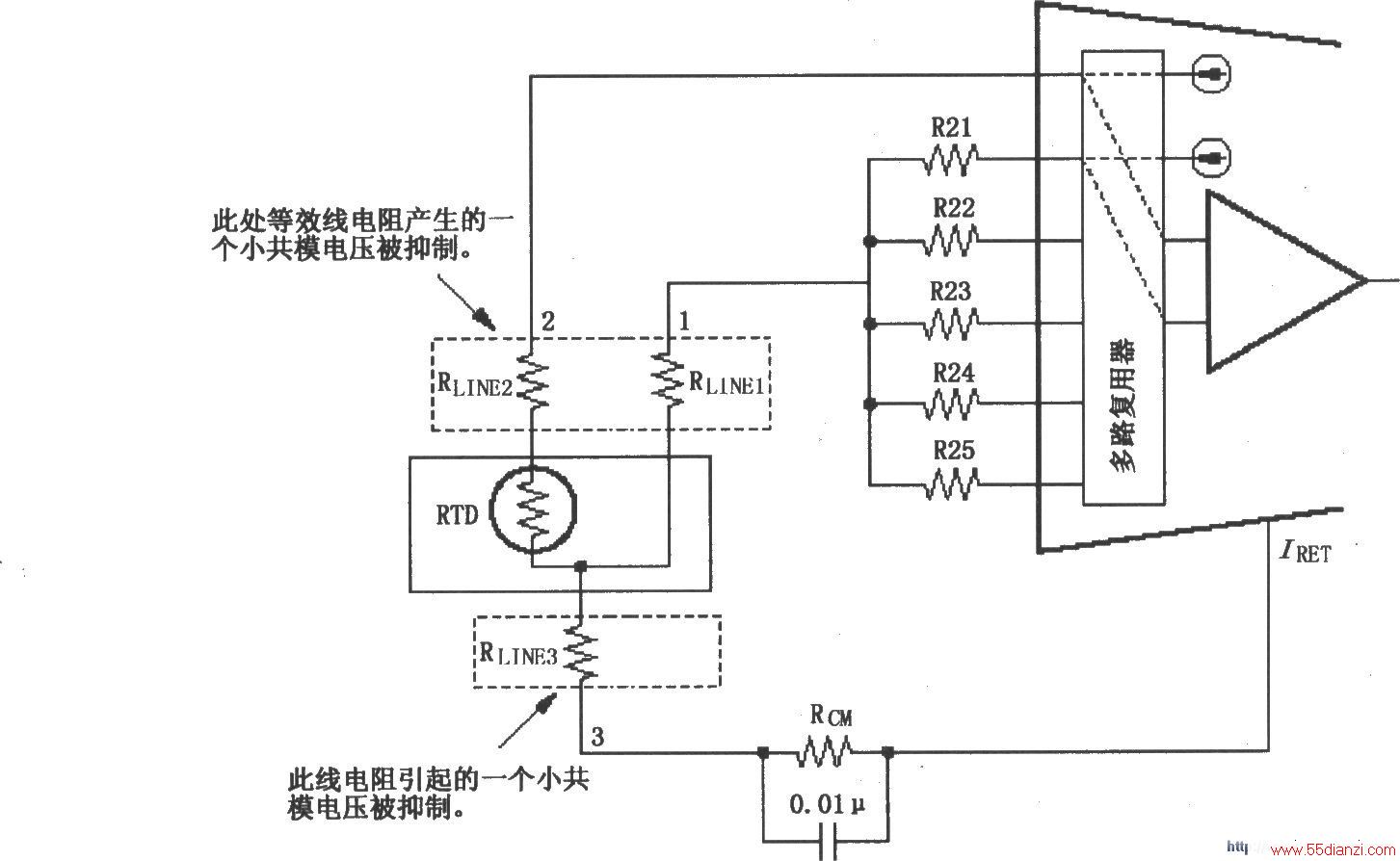

如图所示为XTR108三线RTD连接电路。连接RTD传感器引线电阻可能引入误差。采用图中的“1”与“2”接法，假设“1”与“2”到XTR108的引线长度一样，则引线电阻一样，引入的干扰大小和方向也一样。这种干扰属于共模电压，共模电压可以被XTR108的PGA抑制掉。该电路有5个可选择的温度范围，即通过选择R21～R25来选择5个不同的最小温度特性。
