1．功能介绍
(1)12个数码管分别显示小时、分钟、秒、年、月、日，中间右边有7个LED显示星期，左下边有8个LED分别表示8路输出的状态，8路输出还可以手动控制启闭。上面6个分别为时问小时、分钟、秒，下面6个分别为日期年、月、日，7个发光二极管分别显示星期一、二、三、四、五、六、日LED1至lLFD8分别为8路控制输出指示。
(2)42组设定输出可以任意设置星期几的多少小时、多少分钟打开哪一路控制，并且可以控制经过多少小时、多少分钟或者多少分钟、多少秒后自动关闭。每组设定可单路控制也可多路控制，最多控制8路。
(3)程序设汁有每日走时误差E下自动校正，防止因某些原因引起的长时间走时误差累计越来越大。
(4)断电记忆功能。走时电路采用专用的时间芯片，并设有备用电池可以长时停电也可以正常走时，设定的42组定时输出以及误差校正数据保存在FLASH中，断电10年也能长时间保存设定的数据不丢失。
(5)定时广播：按照用户设定的工作程序，按周循环自动播放曲目，如：学校播放音乐铃声、广播体操、眼保健操及课间音乐，部队鸣放军号，智能楼宇、小区、工厂、商场、宾馆自动播放背景音乐等。
(6)外接媒体管理：具有收音机、卡座、电铃定时控制功能（收音.卡座控制信号可实现对路灯或其他用电设备的自动控制）。
(7)手动控制：用户可通过产品面板上的手动开关实现临时播音或打开功放等外接设备。
2．系统构成

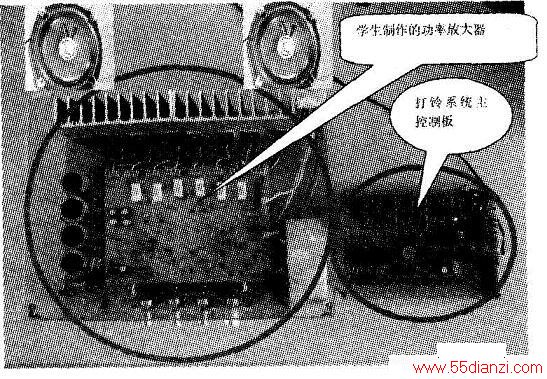

3．整机实物图

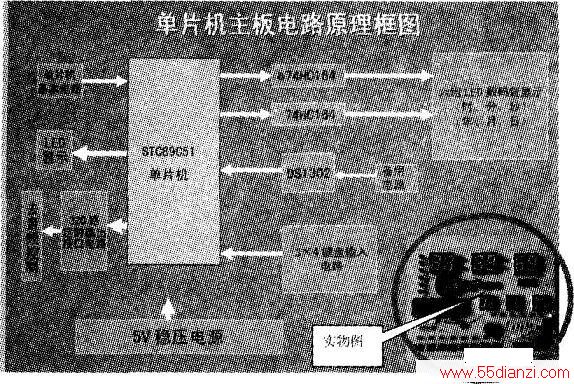

4．主控制板电路方框图

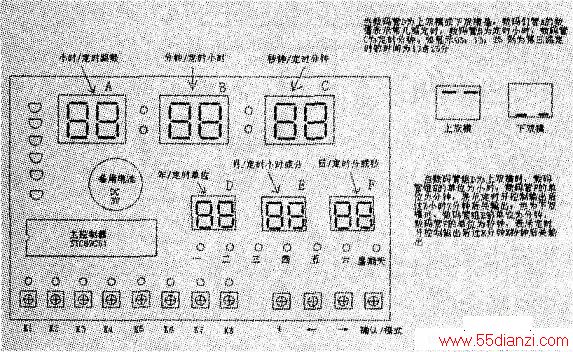

5．主板定时设置方法
(1)时间调整。按下“功能/确认”键，“年”数码管闪动显示，此时按“+”键加l，加到50后返回05循环。
按“→”键前移调整月、日、星期、时、分、秒…按“→”键可向后移。
(2)定时设置。再次按下“功能/确认”键后或在正常走时状态F连按两次后进入设置定时状态，也可原来为小时显示的数码管现在为定时路数显示，范围为1～42；再次按下“→”键调整定时时间“小时”，0~23为正常输出状态，设置成24时定时不起作用，再按“→”键调整定时时间“分”。
本来为“年、月、日”显示的数码管在定时开肩后变成自动关闭的时间时间显示，其中“年”位只有上双横和下双横两种状态，上双横表示后面的定时时问为“时、分”格式，下双横表示后面的时间为“分、秒”格式，前移调整“时”或“分”，再前移调整时问“分”或“秒”；再前移调整星期，按“+”键相应的星期LED亮则为选中，只有选中的星期定时才会输出。当你怎么按都不能到你想设置的星期时，按一下“→”键在按“+”键；设置完定时时问后设置输出控制，8个LED分别显示8路控制状态，可用其下丽的Kl至K8按钮开关设置，LED亮为选中状态。
再按“→”到定时路数设置，按“+”键+1没置第二路（同时保存第一路的设置）(3)误差校正方法。正常走时状态下连按三次，“时、分、秒”只有上双横时为误差调整加，下面数字为整级别；下双横时为误差调整减，下面数字为调整级别。
时最示00，“分、秒”只有上双横时为不用DS1302走时误差调整加，下面数字为调整级别；下双横时为误差调整减，理面数字为凋整级别。
(4)确认/退出。按“确认/模式”键确认退出，回到正常走时状态。

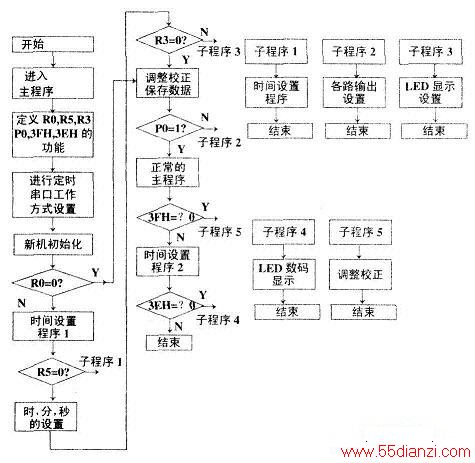

系统的软件程序设计流程
