用555时基电路制作的时间继电器

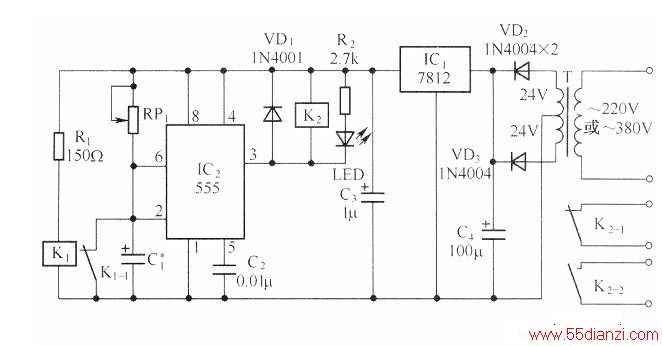

　　用555时基电路制作的时间继电器电路如下图所示。IC2组成单稳态电路，电路的延时过程是利用单稳态电路的暂态过程来实现的。当刚接通电源时，由于C1上的电压为零，相当于给IC2加入一个低电平触发信号，IC2电路立即翻转，IC2的③脚由低电平变为高电平，故继电器K2不工作。此后，电源经RP1向C1充电，当Cl上的电压达到　　后，单稳态的暂态过程结束，电路恢复到常态。此时IC2的③脚为低电平，继电器K2吸合，其控制触点实现延时通断。LED发光二极管用来指示继电器的工作状态，只有在继电器K2吸合时，LED才会被点亮。
　　
　　定时电路的电源来自于IC1稳压后提供的12V稳定直流电压，这有利于提高时间继电器的延时精度。继电器K，是为定时电容Cl放电所设置的，电源接通后，K1立即吸合，与Cl并联的Kl-1常闭触点断开；电源切除后，K1复位，C1经K1-l触点快速放电。

      C1和RP1是确定时间继电器定时时间的元件，其参数可按单稳态电路的暂态时间公式计算，即
　　
　　式中：t——定时时间，单位为s；RRPl——调节时间电位器的阻值，可在lOkΩ～lOMΩ之间取值；Cl——定时电容，可在0.01～470μF之间取值。
　　
　　对应不同的RP1和C1，定时时间可在0.1s～1.5h之间变化。
