该系统是以52单片机为基础，以时钟日历芯片DSl2887为核心构建的时钟系统。完成的功能如下：显示年、月、日、星期、小时、分钟、秒钟，具有1OO年的日历，具有掉电不丢失性，能够通过按键调整时间。DS12887内置锂电池，可以在掉电情况下工作10年。

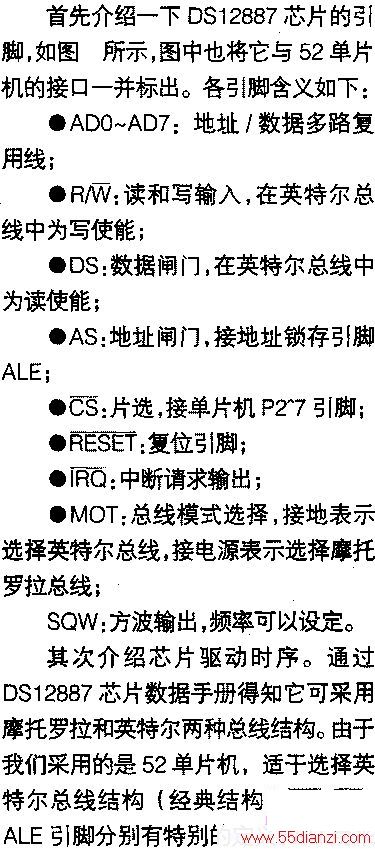

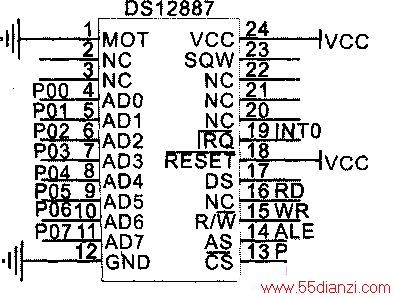

一、芯片简介

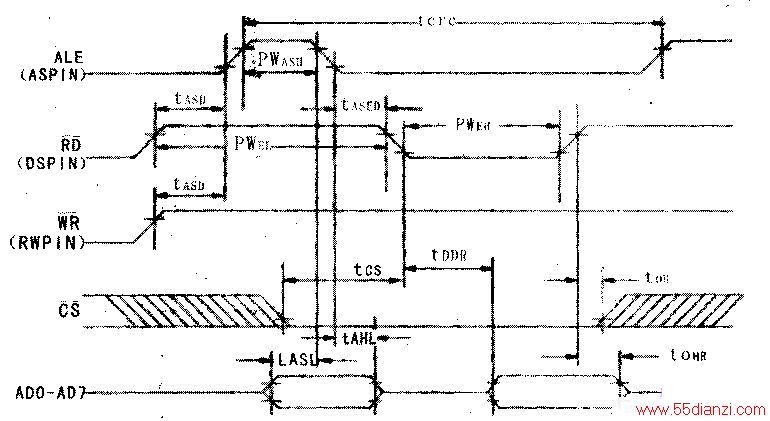

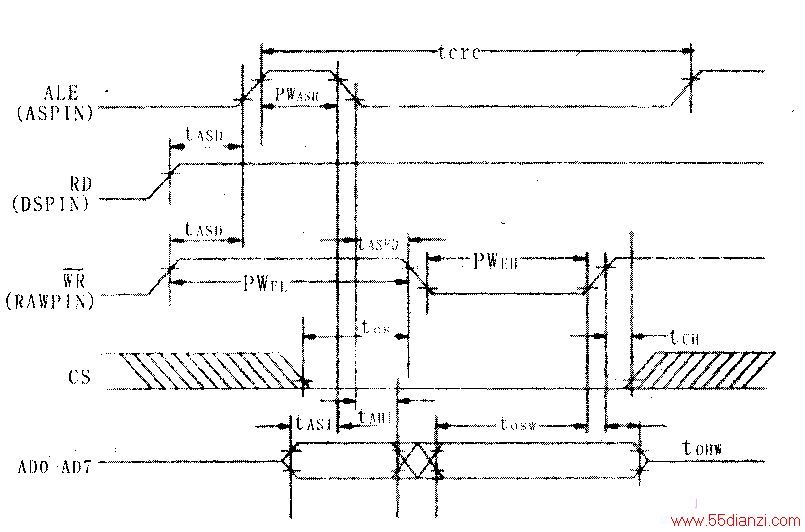

在C语言程序中要读取或写入数据非常简单，只需要一条语句即可实现。在汇编语言中就是对MOVX语句的时序分析。DS12887的英特尔读周期时序如上图，写周期时序如下图所示：
最后简单介绍一下DS12887的控制字定义：

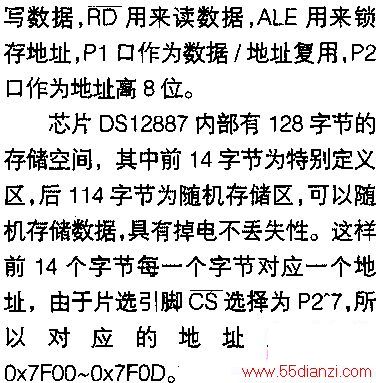

上面已经提到DSl2887内部有128字节的存储空间。其中前14字节为特别定义区(具体定义见PDF)，后114字节为随机存储区。
14字节特别定义区的具体定义如上表所示。其中0x7f00～0x7f0D是由于在本系统中选用单片机P2．7引脚接CS端所决定的。这些地址的最高位都为0，对应P2．7引脚，会使得在写入或读取的过程中在P2．7引脚上恰好产生低电平，选中芯片，完成英特尔总线时序。如果我们将单片机P2．6引脚接CS端，地址范围应为：0xbf00～0xbf0D,其中b的二进制为1011，对应会使得P2．6引脚产生低电平的片选脉冲。从0～9号地址为年月等的寄存器，用户可以读取和写入。10～13号地址为控制寄存器，寄存器D为只读，寄存器A～C的各位具体定义介绍如下(如下表)
●UlP：只读状态标志；
●DV0～2：控制芯片内部晶振位，010组合打开晶振正常工作；
●RS0～3：设定中断速率和SQW方波输出；
●SET：读写控制位，1时可以初始时钟日历字节；
●PIE、AIE、UIE：分别为周期、闹钟、更新结束中断允许位；
●PF、AF、MF：分别为周期、闹钟、更新结束中断标志位
●IRQF：中断请求标志位，IRQF=PF·PlE+AF·AlE+MF·UIE；
●SQWE：方波输出允许位；
●DM：选择数据为二进制(1)或BCD(0)码格式；
●24／12：选择时钟为24，小时格式门2小时格式；DSE：白天节时，置0就行。
二、实物制作

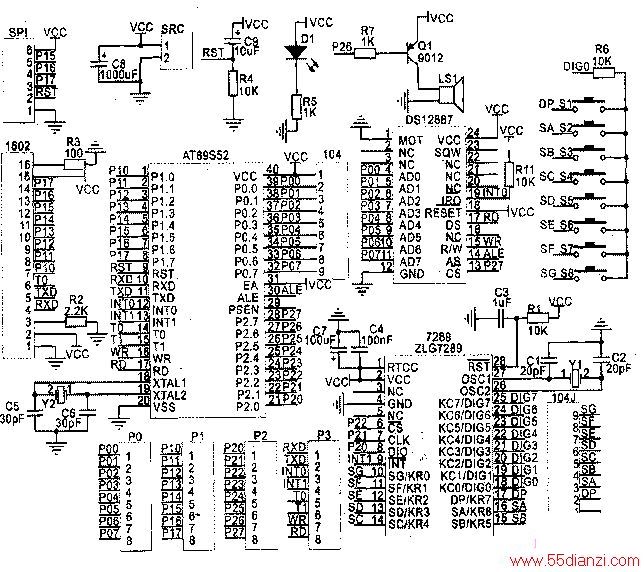

原理图如上图所示。实际制作的电子日历系统的PCB版图如下图。在下图中WR、RD、INTO、GND和VCC标号处的焊盘是飞线用的，这里是单面板，工艺上只能达到15mil粗细程度，所以飞线之处较多。笔者认为ZLG7289在系统里边仅用来控制8个按键，有些浪费，读者可以直接挂在单片机I／O口上，不过不要忘了按键去抖，但是液晶的使用还是很有必要的，因为日历的信息比较多，如果只用8个数码管，不方便。图中考虑到在调试过程中的测试方便，将单片机的各端口都用排针引出来了。安装完成后，将程序写入，这种并口的芯片调试容易。
将图中的元器件参数列表如下：
AT89S52、DS12887、ZLG7289、LCDl602各一；C1、C2、C4、C5、C6：30pF瓷片电容；C3：1μF电解电容；C7：100μF电解电容；C8：1000μF电解电容；C9：10μF电解电容；R1、R4、R6：10kΩ欧姆电阻；R5、R7：1欧姆电阻；R2：2．2kΩ欧姆电阻；R3：1OO欧姆电阻；R11：100kΩ欧姆电阻；104、104J：100kΩ排阻；1602：16脚排针；P0，P1，P2，P3：8脚排针；SPI：6脚排针；D1：红色LED指示电源；LS1：蜂鸣器；Q1：PNP三极管9012；S1～S8：两脚封装的按键；Y1、Y2：12MHz晶振；
三、程序设计

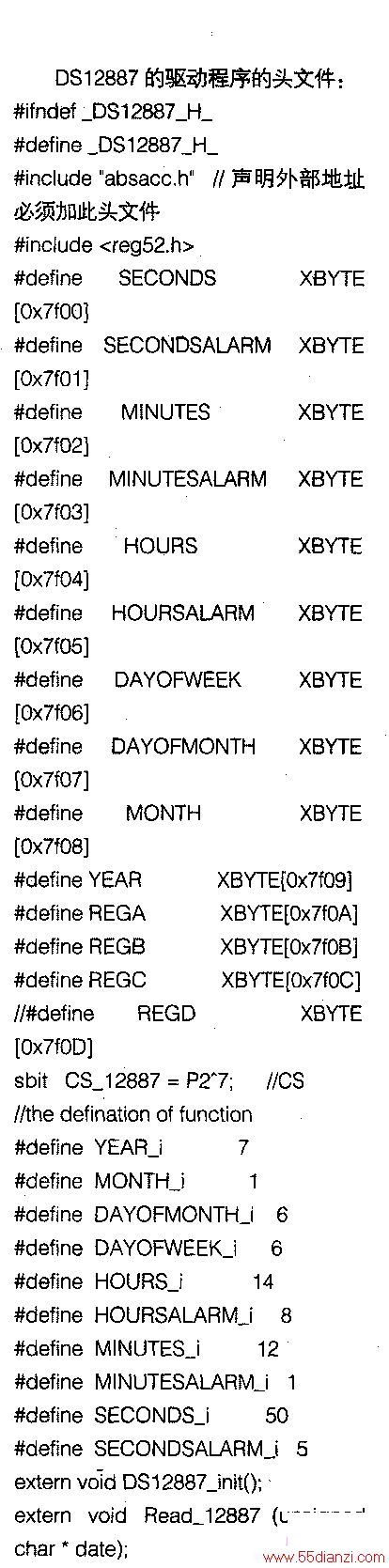

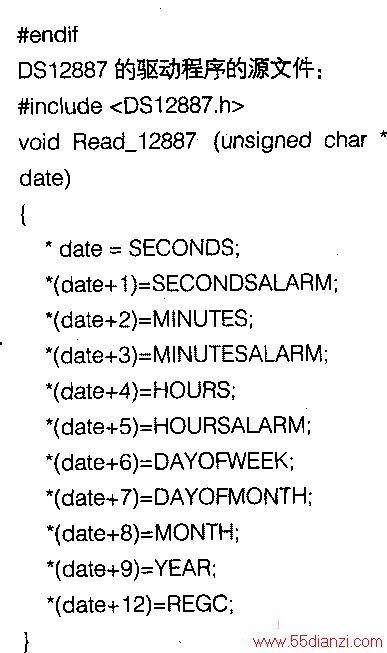

下面是DS12887的驱动程序和调时程序。
我们开始要在主程序的开始设置一个初始化DS12887的函数，写入使晶振开启和设置初始时间的命令。在调试成功后，应该将这个初始化函数删掉，这样在单片机掉电又重新上电后就不用重新设置时间。
上面的程序就是删掉初始化函数后的样子。这样就完成了掉电后不会丢失时间的功能，这对于时钟日历来说，是一个非常实用的功能。
在主程序中，可以通过编程实现人机交互，完成调整DS12887内部时间的程序，还可以设定闹钟，完成报时功能。

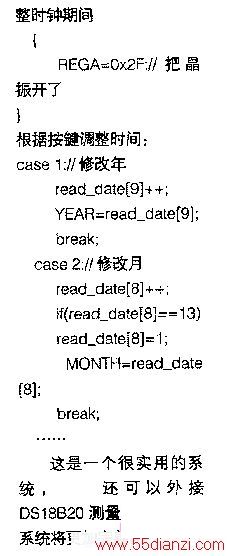

举例如下：
开启和关闭晶振．
