用CD4060构成的长时间延时器

用CD4060构成的长时间延时器

点击数:7974 次   录入时间:03-04 11:41:11   整理:http://www.55dianzi.com   时钟-定时电路

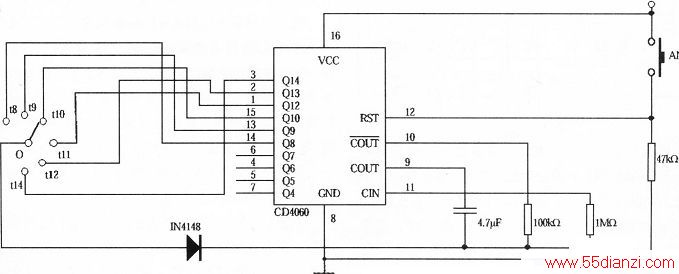

  原理说明:按一下按钮AN,CD4060的12引脚加高电位而使输出端清零,振荡器振荡,计数器工作。经过一段时间计数后,当输出端(此时图中为Q10端)为高电平时,经过波段开关中心抽头O和二极管1N4148便振荡器停振,从而完成一次延时过程。振荡器频率越低,延时时间越长。

  下图中振荡器的频率为:f≈1/(2.2×100×10的3次方×4.7×10的负6次方)=0.75Hz,周期T=1/f≈1.034秒。

  则Q8、Q9、Q10、Q12、Q,3、Q14端周期分别为:

  TQ8=1.O34×2的8次方≈264.7秒≈4.4分;

  TQ9=1.O34×2的9次方≈529.4秒≈8.8分;

  TQ10=1.034×2的10次方≈1058.8秒≈17.6分;

  TQ12=1.034×2的12次方≈4235.3秒≈1小时11分:

  TQl3=1.034×2的13次方≈8470.5秒≈2小时21分;

  TQ14=1.034×2的14次方≈16941.1秒≈4小时42分

长时间延时器

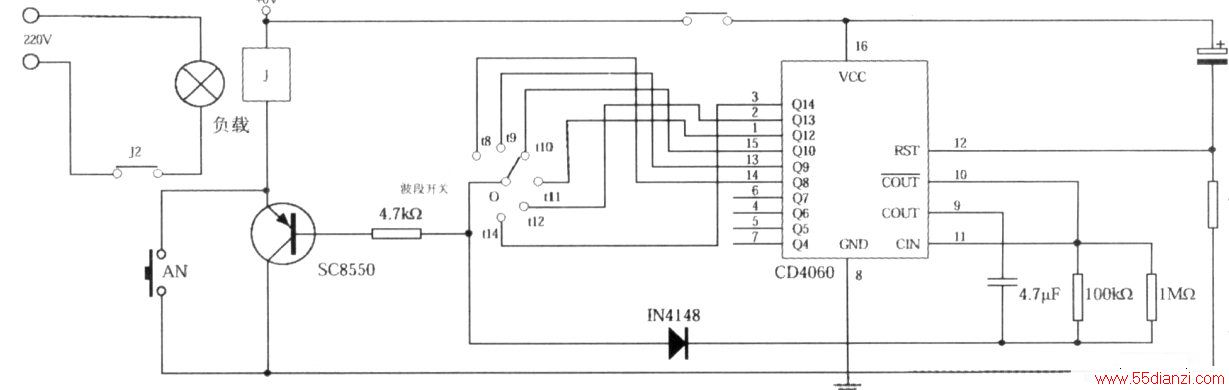

  而对应的延时时间为:Tn=Tqn/2小花样:如果增加一只继电器J和附属几个元件,该电路即可用于延时控制交流大负载,如下图所示。

  原理:按下启动按钮AN,常开继电器J吸合,触点J1闭合,CD4060开始工作,其所有输出端为0,三极管SC8550导通,此时放开AN也不影响继电器的吸合状态。同时,继电器的另一触点J2也闭合,并接通负载。当CD4060计数到使输出端(图中为Q1O端)为1时,这时电路已经延时了一段时间,三极管SC8550截止,继电器J释放,并断开负载,延时控制完成。

延时控制交流大负载
