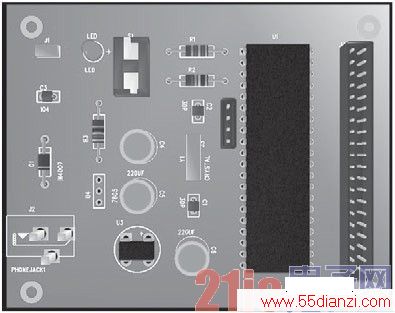

Protel 99SE支持将所设计完成的PCB转换为3D效果图，以此来检查电路板布局以及走线等各方面的情况。以便发现问题并做出相应的修改。单片机最小系统电路板3D效果图如图5所示。
图5 单片机最小系统电路板3D效果图

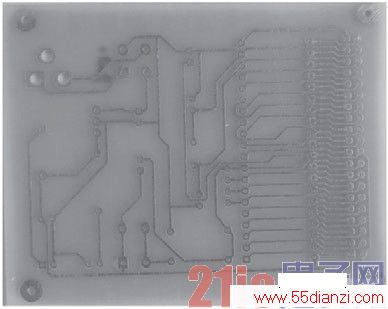

经过印制板加工企业的制作，最终完成的单片机最小系统电路板如图6所示。
图6 制作完成的单片机最小系统电路板
3 结论
随着现代电子信息技术的快速发展，电子产品的复杂度以及集成度都有了飞速的提升。在电子产品设计过程中，电路设计软件的使用也越来越广泛。Protel 99SE能够提供从电路原理图绘制、网络表生成以及电路板设计的完整过程，凭借其强大的功能，极大地提高了产品的可靠性，缩短了设计周期，降低了设计成本，是当今最为流行的计算机辅助电子电路设计软件，今后很长一段时间仍将如此。
