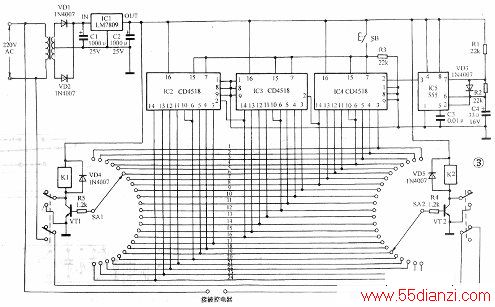

图所示的定时开关电路由555时基电路IC5产生时钟脉冲，由3块双BCD计数器CD4518作分频。开关SA1为“开”设置，开关SA2为“关”设置，SB为复位开关。电源变压器为5W双9V；两只三极管可用9014等；两只继电器的工作电压为9V，应有双触点。
使用时要注意开关SA1的位置一定要在开关SA2的前边。此电路的最长定时时间为9天。由于很难找到24位的开关，所以也可使用一块或两块CD4518，将电路简化，同时可改变电阻器R2、Rl和电容器C4的数值来重新设置时钟脉冲的参数。
