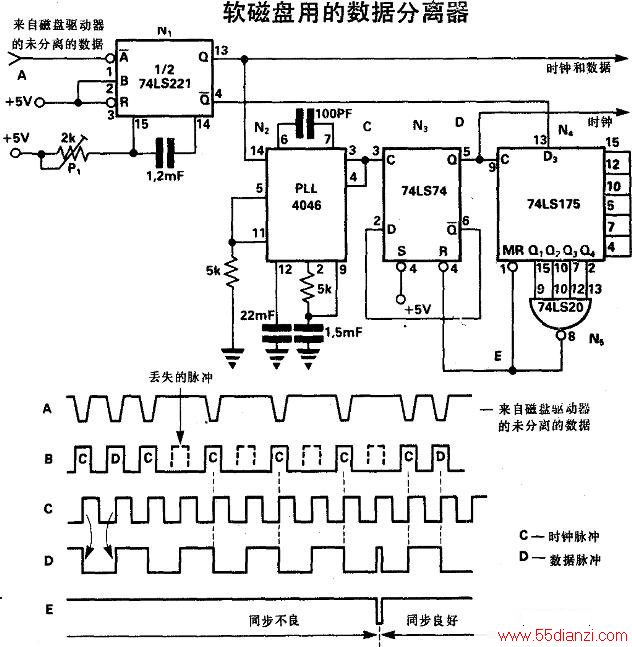

软磁盘用的数据分离器电路

　　本数据分离器是供采用IBM 38 70软分段格式的8英寸软塑磁盘使用的。这一电路输出数据和时钟脉冲(B)以及时钟脉冲( D)。这两个信号必须排成这样一种序列，使得时钟脉冲的下沿位于数据单元的中央。

　　来自软磁盘的未分离的数据是用单脉冲Nl来整形的。微调电位器P1应调整得使脉冲(B)的宽度为lμs。这一信号使PLL N2与调到500kHz的自由振荡频率同步。PLL的输出与其输入不同相，相位差为90。。D型触发器N3被连接成÷2分频器，并在(C)的每个前沿改变状态。被连接成移位寄存器的N4，寻找陆续丢失的四个脉冲。当这种情况发生时，本电路与(E)重新同步，以( D)的下沿处于数据单元的中央。
