开会限时定时器(555、KD153)
点击数：7459 次 录入时间：03-04 11:56:25 整理：http://www.55dianzi.com 时钟-定时电路

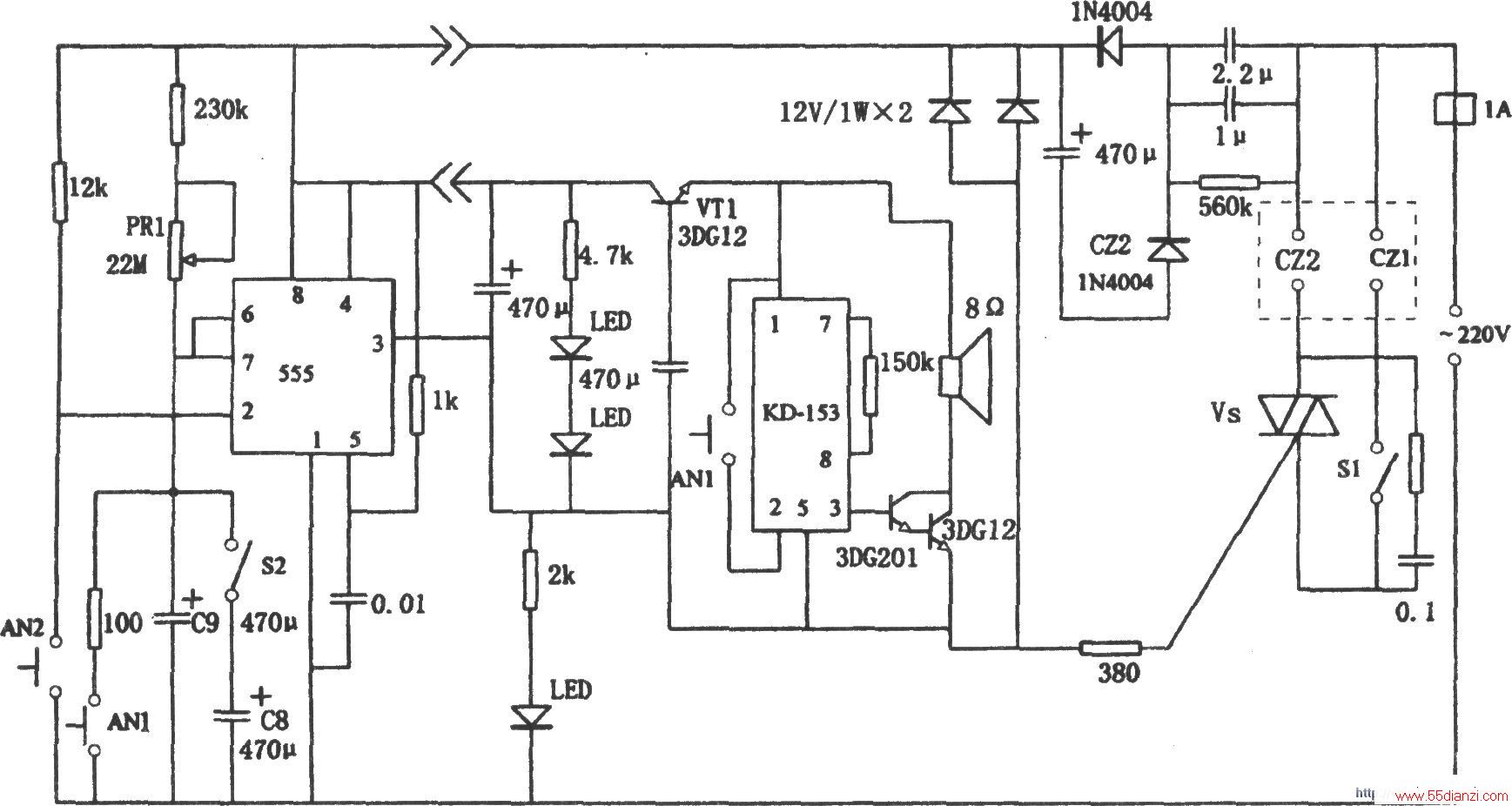

如图所示电路限时时间从5分钟到1小时。定时元件为PR1、C8和C9。控制扩音机的交流电220V电源插座为CZ1和CZ2。按下AN2，555清零，开始启动工作，其③脚输出高电平，触发晶闸管VS，使其导通，CZ1和CZ2上有电压，定时开始。KD-153发声数秒，以示电路正常。定时时间到后，5553脚输出低电平，VS关断，CZ1和CZ2上无电压．KD-153发声数秒后告之开会限时到。 该电路也可用于其他需要限时的控制电路。
