用CD4017组成模拟钟摆电路

点击数：7559 次录入时间：03-04 11:47:04 整理：http://www.55dianzi.com 时钟-定时电路

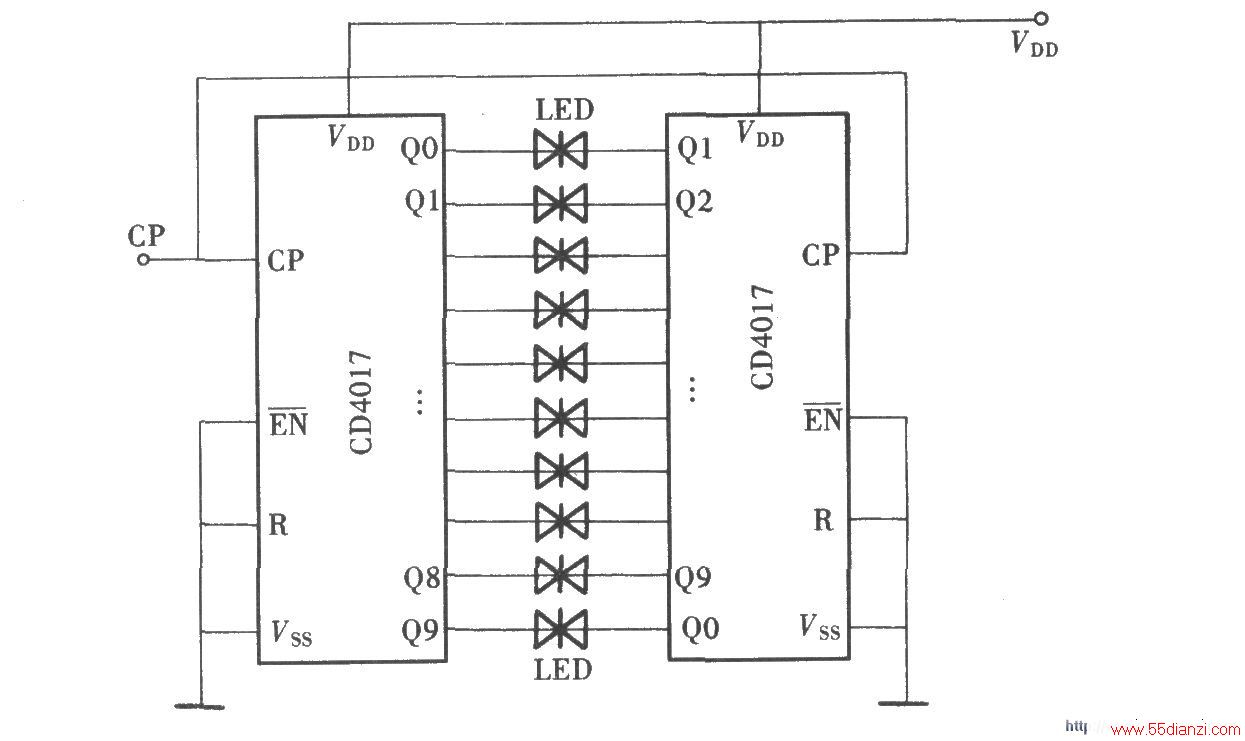

用CD4017的十个输出端随着输入时钟脉冲而移动的特性，在它的每个输出端连接一个发光二极管，随着输出端输出位置的移动，使发光二极管依次发光，可以组成一个模拟钟摆电路。将其安装在数字式电子钟表上，既可显示钟表在走动，又是一种装饰。电路的组成如图所示。
