由NE555、LM567组成的红外反射式自动报时钟电路

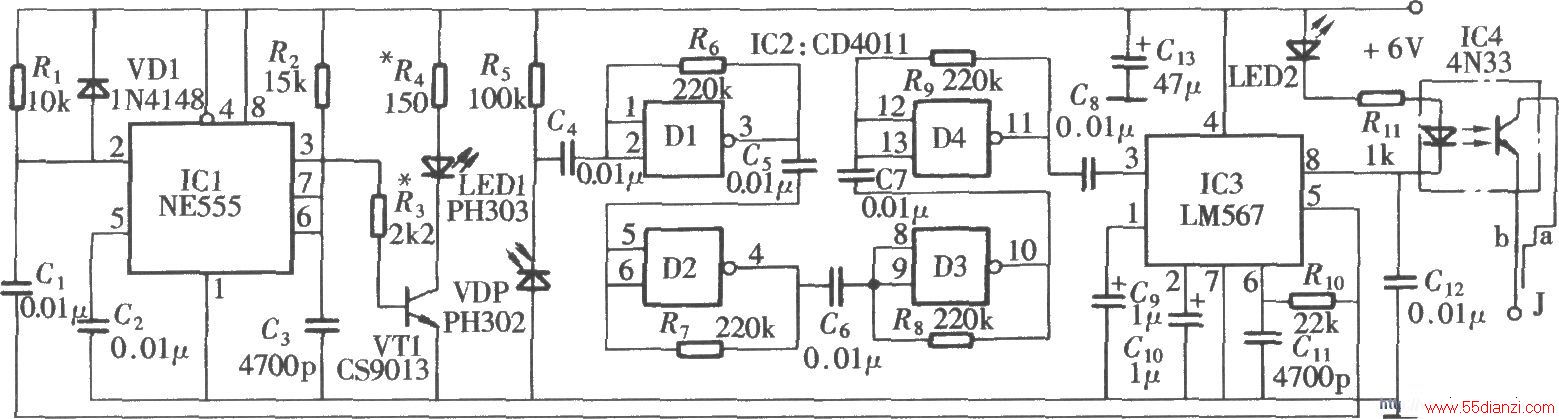

利用红外线可以通过反射传播的原理，制作一套红外线发射、接收电路，通过接收电路输出的控制信号触发钟表内的报时电路，可以组成自动报时钟。当有人接近钟表时，它会自动报出当时的时间，电路组成如图所示。它由红外线发射电路，红外线接收与信号放大电路，信号解调电路与输出控制电路组成。
