介绍一种高精度数字定时控制器

介绍一种高精度数字定时控制器

点击数:7532 次   录入时间:03-04 11:52:16   整理:http://www.55dianzi.com   时钟-定时电路
    本文介绍一种高精度数字定时控制器,可精确控制音响、电视机、电风扇等家用电器在所设定的延时时间后断电停止工作。由于电路采用全CMOS集成电路及晶体振荡器,具有性能稳定、定时精度高、可调定时时间宽及低功耗等优点。定时时间可以从15分钟至2小时15分钟,分九挡选择,亦可按个人需要而设置。本电路经过计算机模拟、实际制作使用,其工作可靠性、定时时间、技术指标非常优越。

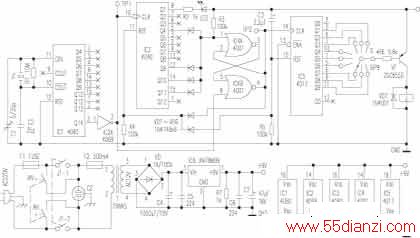

    由下图可见,首先按动轻触开关AN,变压器T得电工作,IC6输出+9V电压,作为本机工作电源。C3、R5组成微分电路,在开机时形成一个复位脉冲,使IC3、IC5清零复位。同时继电器得电吸合,使电路自锁。R7是泄放电阻,在定时器工作结束时,使C4、C5的电荷迅速放电。

    IC1 CD4060是一块14位二进制串行计数器/脉冲分频器,利用内部振荡器部分与外接频率为32768Hz的晶体构成高精度的晶体振荡器,调节C1可使频率准确谐振于32768Hz。R1是为IC1内部的反相器提供静态偏置。32768Hz的振荡信号在IC1内部经214次分频,从第③脚Q14端输出2Hz时钟脉冲信号。这个时钟脉冲信号经由IC2中的一个非门电路进行反相整形后再送入IC3 CD4040的⑩脚CP端。IC3 CD4040是一块12级二进制计数器。在这里与VD1~VD4、R3组成的与门电路一起构成一个÷1800分频器。

    CD4040可将输入的时钟脉冲信号由内部进行分频后,再从QN端输出对应2N+1次分频信号。改变VD1~VD4在不同QN端的位置,即改变不同的分频次数,可以得到不同的定时时间。IC3对输出脉冲进行计数,当计数到第1800个脉冲信号下沿的时候,即延时15分钟后,构成双稳态电路。IC4的④脚变为高电位,通过VD5加到IC3的紒紜矠脚使IC3被复位,复位后IC3置于初始状态。当IC3⑩脚再次跳变为正时,IC4的④脚输出低电平,IC3再次进行计数。IC3计数的同时从Q1端输出一个秒脉冲信号驱动LED闪烁发亮,用以表示本机正在工作之中。

    十进制计数器/脉冲分配器CD4017将前级双稳态电路每隔15分钟输出的一个脉冲再度进行计数。当刚开机时,由于微分电路C3、R5的作用使IC5清零,Q0端为高电平,而Q1~Q9则输出低电平。通过选择开关S来选择与不同的QN端相接以设定不同定时时间,通过R6与VT的基极相接,控制三极管VT(采用PNP管)在低电平时饱和导通,继电器得电吸合,电路进入延时状态。

    IC5的Q1~Q9端每隔15分钟相应输出一个高电平使继电器释放。例如:S置于Q3输出端时,即IC5的CLK端在第三个高电位脉冲加到时,Q3端出现高电位使VT截止,继电器释放,电路完成3×15分钟的延时工作,用电器得不到供电同时停止工作。
