错片结构微型直线步进电机的研究
点击数:7731 次 录入时间:03-04 11:59:53 整理:http://www.55dianzi.com 驱动电路及控制电路
当动子从xc=士π到xc=0时,平均静拉力为:

最大静拉力为:

当电机两相通电时,由于两段铁心之间在磁路上没有耦合关系,因此,最大静拉力应为两相单独通电时最大静拉力的向量叠加,由于两相绕组在空间上相差90度,因此有:

4定量计算及实验研究
根据上面的分析,对所研究设计的混合式直线步进电机进行了定量计算,并且进行了实验验证,同时还对电机的步踞精度和牵入特性进行实验研究。
混合式直线步进电机的基本数据如下:
外型尺寸:φ20mm×41. 2mm。

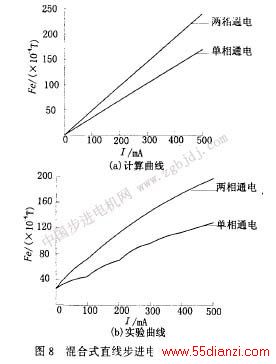

对于混合式直线步进电机,在没有考虑磁路饱和对静拉力的影响时,绘制曲线如图8a所示:实验结果如图8b所示,电机的步距精度实验结果如图9所示,电机的牵入特性实验结果如图10所示。
5结论
(1)所提出的圆筒型错片结构直线步进电机,充分利用了材料及传统的电机加工工艺,使得电机的结构简单、便于加工,在保证电机具有较小体积、较高精度及较大推力的前提下,降低了电机的成本,提高了电机的性能价格比及实用性。
(2)从实验结果可见,理论解析和定量计算是正确的,电机达到了实际应用和设计的要求。
(3)通过定子冲片的合理设计,可在轴向用一段铁心实现任意相混合式或反应式直线步进电机。
