单电源仪表放大器电路

单电源仪表放大器电路

点击数:7967 次   录入时间:03-04 12:03:00   整理:http://www.55dianzi.com   运算放大器

    图4 可编程增益的四个电阻间0.1%的失配决定二运放仪表放大器低频时的CMRR。两个运放间闭环增益的差异会导致整个频段CMRR的降低。在180Hz时,200mV的电网谐波会在运放输出端产生800μV的电压。

    图5 三运放仪表放大器的结构,R1,R2,R3,R4之间0.1%的失配会导致最坏情况下CMRR为60dB(增益为1)。漂移失配使CMRR降低加剧。

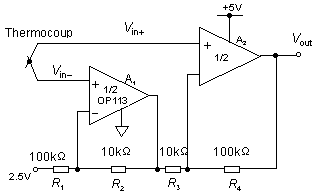

    图3 二运放仪表放大器的输入共模范围随差模增益降低 而降低(不可能得到单位增益)。电阻的不匹配决定直流和低频时的CMRR,而高频CMRR取决于通过A1的Vin- 的相移。
