基于OPA820宽带放大器的设计

　　由于在实际应用中常采用5 V 单电源供电， 本文选用TPS61087 电源芯片提供+ 10 V 电压， 选用MC34063 电源芯片提供- 10 V 电压来为T HS3091 供电。选用MAX764 电源芯片提供- 5V 电压， 和输入的5 V 电压来为OPA820 供电。

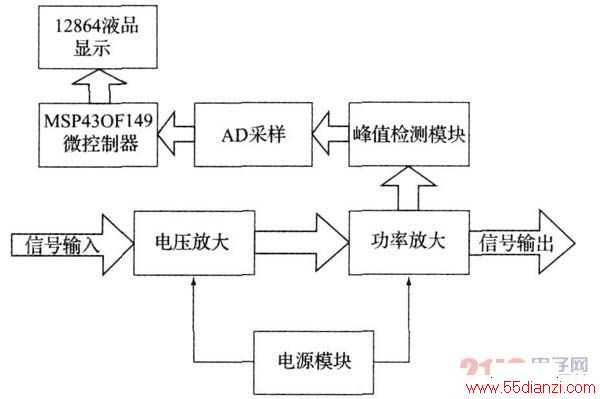

　　系统总体框图如图1 所示。

图1 系统总体框图

　　为了尽可能降低放大器的输出噪声， 本文采取了相应的抗干扰处理： 不同级电路之间采用同轴电缆连接， 退耦电容尽量接近芯片电源引脚， 采用热转印法手工制PCB工艺， 尽量减少分布参数的影响。

　　1 单元电路设计

　　1. 1 电源模块设计

　　由于在实际应用中常采用5 V 单电源供电， 本文选用TI 公司的T PS61087 电源芯片提供+ 10 V 电压， 选用MC34063 电源芯片提供- 10 V 电压来为T HS3091 供电。

　　选用MAX764 电源芯片提供- 5 V 电压， 和输入的5 V 电压来为前级电压放大模块OPA820 供电。

　　T PS61087 是一款T I 公司的DC??DC 变换器。可以将2. 5~ 6 V 的输入电压变换为0. 5~ 18. 5 V 的电压输出，可以工作在650 kHz 和1. 2 MHz 两个频段上。输出电流可高达900 mA。

　　MC34063 是一单片双极型线性集成电路， 专用于DC-DC 变换器控制部分， 能在3. 0~ 40 V 的输入电压下工作，输出开关电流可达1. 5 A, 也可构成反向电源变换器。

　　MAX764 是一款DC-DC 变换器。可以将3~ 15 V 的输入电压变换为- 5 V 的电压输出。输出电流为250 mA。

　　电源模块如图2 所示。

图2 电源模块
