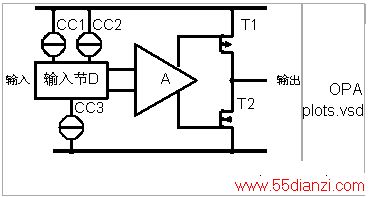

图6.解释高压运放结构差异的示意。
开发高压运放、完善工业产品链的社会意义大于开发者的直接经济意义，是圣邦实力和自信的体现。尽管高压运放对工业应用来讲是不可或缺的，实际其应用空间被低压结构系统不断挤占。其一是因为在大多系统中信号最终被馈送到或者最初来自低压的数字处理电路，低压系统已具备系统级高设计容限；其二是外围电路改进可利用低压电路取得类似高压器件的容限6，分享低压元件选择性大、供应量好和价格低的红利。但是有些应用场景注定需要高压运放，图7示意了在输入侧和输出侧适合使用高压运放的若干情况。

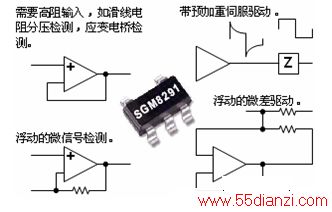

图7.若干需要高压运放的情况。
战地黄花分外香
半导体集成运算放大器从60年代开发面市，历经半百沧桑到今天还能见到不断有新的产品推出1，见证了人类对自然深入探究和提升自我的不断追求。近些年国内出现了若干家像圣邦一样以模拟集成电路开发推广为主要业务的新半导体公司，对拓展应用和推动市场竞争做出贡献；本文介绍的圣邦公司产品的特性、特性全部都已经与已知高性能产品的规格齐平。在成熟的应用中，包括运放在内模拟电路被越来越多地集成到了单片系统中，同时随着认识的深入和处理能力的加强、也不断有新的要求需要新的产品来满足。新产品和被集成、超越和被超越是同样的进步，是发展和继续。
感谢圣邦CEO张世龙博士的审阅和许可谈论公司的新产品及其重要应用。圣邦高级应用专家姚若亚博士也全文审阅了此文并对低功耗应用的阐述提供了重要意见。
1局部线性的限幅放大器具有最好的确定性抖动特性。除了本身就有两级导致确定性抖动外，内置滞回的比较器前级导致额外的抖动，而无滞回的抖动更与输入信号变化速率有关。
2即在时间或空间采集两个噪声/干扰相关、信号不同的数据，用其中的相关部分消除噪声/干扰的方案。
3利用斩波调制把低频信号变成特定频率范围内的高频信号，进行滤波放大后，测量高频信号、反推到被调制低频信号的测量方案。
4利用同时倒换信号相和放大通道的相，使信号保持不换相、干扰和噪声被换相对消的测量方按。
5可用率即设备可维持有效运行的时间比率；瘸行能力即部分丧失工作条件时仍能维持一定工作的能力，与系统的设计容限有关。
6例如利用分压器和电源保护性自举浮动，可承受高电压和耐受短时间过压。
