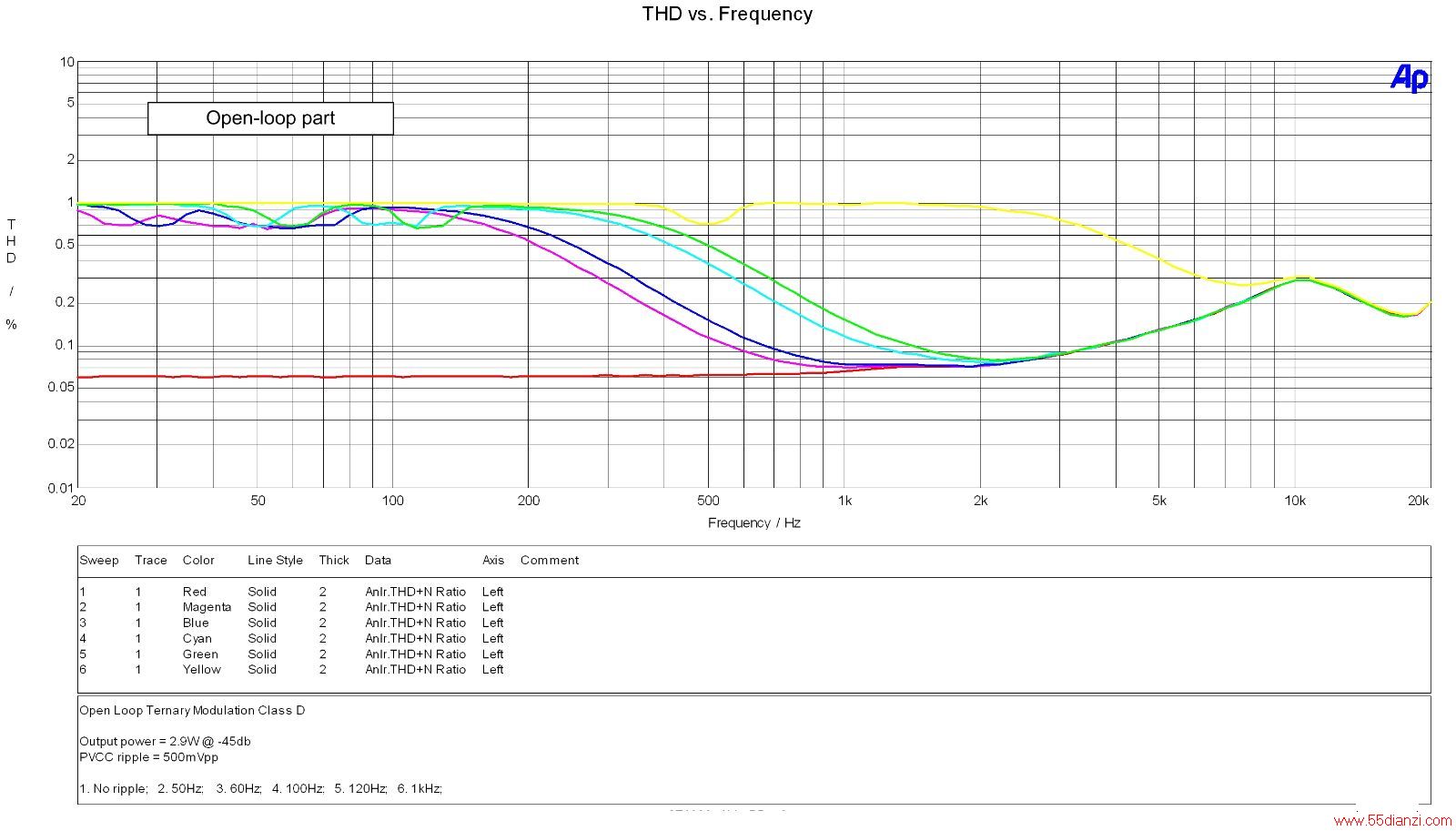

图 5. 开放回路：不同 PVCC 纹波频率的 THD+N 与频率

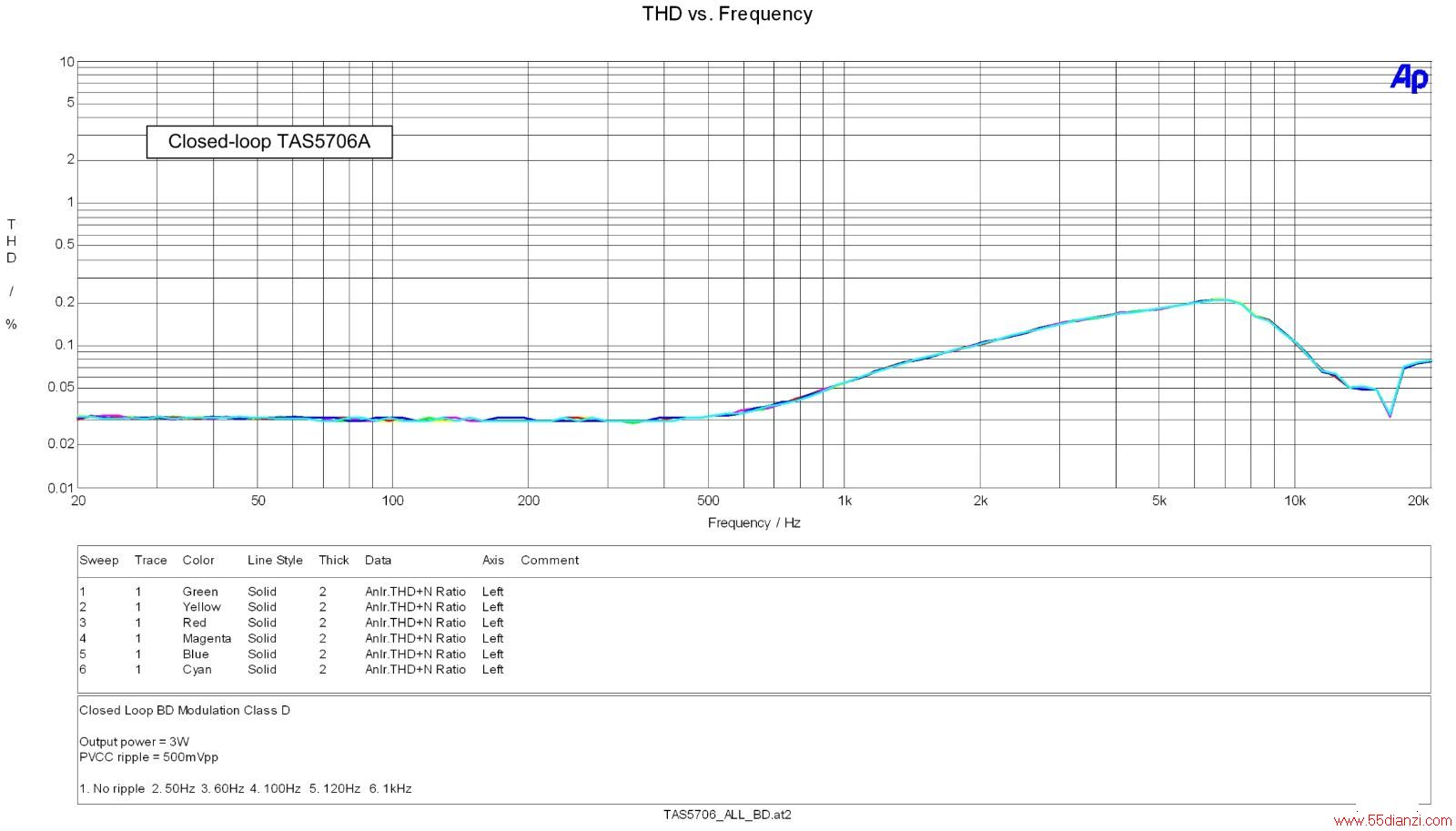

图 6 显示封闭回路放大器的相同 THD+N 曲线图。其中反馈抑制了互调失真，因此音频未出现任何纹波噪音。
图 6. 封闭回路：不同 PVCC 纹波频率的 THD+N 与频率
结论
本文回顾了测量 PSRR 的传统方法，并指出其未能有效测量 BTL D 类放大器供电纹波效应的原因。BTL 输出配置本身的抵消作用加上测量期间未出现任何音频，便产生了错误的读数。这是规格上的重大缺陷，因为供电噪音抑制性能是选择 D 类放大器时其中一项相当重要的指标，尤其在检视数字输入 (I2S) 封闭回路及开放回路放大器的性能差异时更是如此。若要更正确地了解供电噪音抑制，就必须检查输出出现 1kHz 音频信号且电源供应出现噪音时的 IMD 及 THD+N情况。本文最后说明封闭回路 D 类放大器何以能够针对供电噪音进行补偿而开放回路放大器却无法做到。在极为竞争的消费性电子产品市场中，成本是考虑的核心因素，而封闭回路架构能否降低系统成本是相当重要的设计重点。
