输入加10 kHz正弦波，调节电压和增益测得不失真最大输出电压有效值在2.6 V±0.5 V范围内浮动，达到题目要求输出电压有效值大于2 V。
(3)3 dB通频带测量

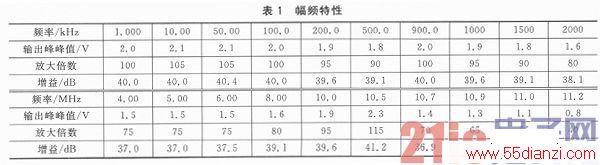

为了测试系统的性能，在测量通频带时，选取增益为40 dB情况，输入峰峰值20 mV的正弦信号。由于实验设备的原因，只能用抽样取样的方法来描绘幅频特性，如表1所列。
从表格中可以看出3 dB点的通频带值在10 MHz附近。可见本设计符合题目要求的通频带的要求，但是仅在0～4 MHz通频带内增益起伏≤1 dB，满足设计要求。
(4)增益测量

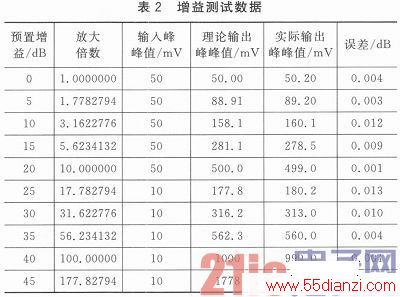

表2为增益测试的数据，其中输入信号的频率为1 MHz。
由于所用的模拟示波器和数字信号源并不是很匹配，所以在数据测量的时候存在误差，会给测试结果带来一定误差。但总体上还附合误差控制要求。
(5)其他测试情况
最大输出电压≥2 V;增益范围为0～45 dB;通频带0～10.7 MHz;增益步进能实现5 dB可调，同时可以任意设定增益值;输出增益显示。
结语
本文是基于单片机C8051F000的宽带直流放大器，电路由几个主要模块共同构成，放大器采用两级AD603级联的方式，能够满足0～10 MHz带宽范围内的信号，并实现0～45 dB可调增益范围。通过测试验证了系统的可行性和实用性。
