前级+BUF耳机放大电路

前级+BUF耳机放大电路

点击数:7431 次   录入时间:03-04 11:56:05   整理:http://www.55dianzi.com   音频功率放大-放大器




www.55dianzi.com

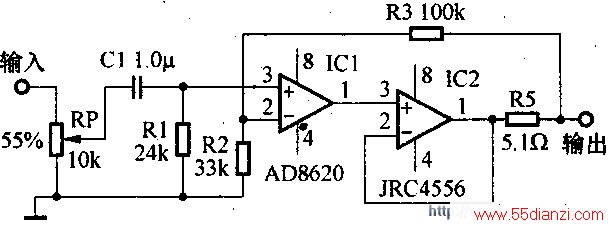

    耳放由前后级两个IC组成,IC1作前级放大,IC2作后级放大,后级IC2和上面一样,接成电压跟随扩流形式,也就是缓冲扩流(BUF),选取大电流OP更合适。

    此电路的声音特点主要由IC1决定,选高品质的前级,非常关键,前级OP对输出电流几乎没有要求,1mA以下输出级别的优质OP也可以用,图中推荐的是AD8620,可以选择822做前级。
