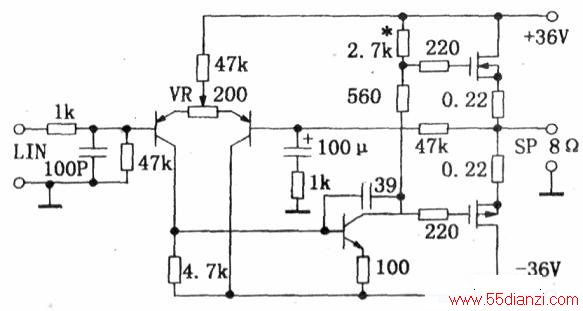

电路原理见下图。它源于流传极广的所谓850功放，唯再省去一对电流推动管，只有五管。根据信号的走向依次是，用C2240作差动放大，取其低噪声，用A970作电压放大直推K399与J113对管，电路简洁而音质却非同凡响。其优点是：没有多余的元件，只维持基本的电路所需，失真小，损耗低，效率高；缺点是：必须精选元件，耐压、放大倍数要注意（若可能应百分之百配对），一定要使中点电压稳定为零（不能有太大偏差，因未设喇叭保护），输出端千万不能短路等。
实际试听时，用进口精密开关稳压电源AA12480供电，不失真功率与最大功率都比环牛+大水塘高20%以上。
