高性能PWM控制Class D音频放大器的设计

高性能PWM控制Class D音频放大器的设计

点击数:7938 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   音频功率放大-放大器

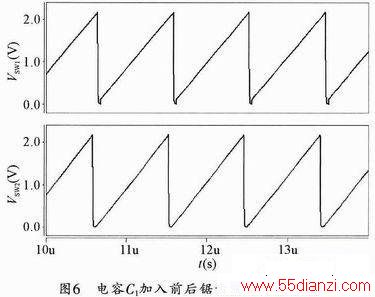

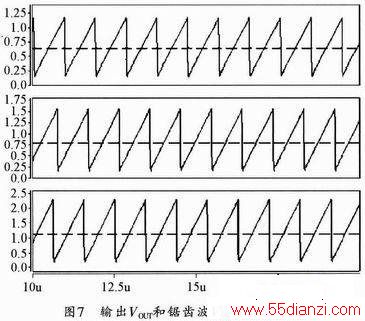

    分别在电源电压VDD=2.4 V、3.3 V和5 V情况下对本文所设计整体电路做了验证。设定三种情况下VREF=1.24 V。其中实线为图2中VSW,虚线为VREF移位后的电平VOUT。仿真波形如图7所示。



    当VDD=2.4 V时,测出来VOUT=1.11 V,VSW的平均值为1.108 V;当VDD=3.3 V时,测出来VOUT=0.784V,VSW的平均值为0.783 V;当VDD=5.0 V时,测出来VOUT=0.636 V,VSW的平均值为0.636 V。仿真结果显示输入电源在2.4~5 V之间变化时,VOUT和VSW的平均值最多相差2 mV,显示出位移后的VREF能够很好地跟随锯齿波的共模电平。

4 结束语
    本文设计一种高性能PWM控制方式,应用在Class D音频放大器中,在很宽的电源电压范围内实现很大的输出功率。所设计的电路结构使调制锯齿波的幅度与电源电压成正比关系,然后将输入音频信号前置放大后的共模电平从原来的VREF位移到调制锯齿波的共模电平上,就实现了拓宽音频输入幅度范围的目的。仿真结果显示,当电源电压从2.4 V变换到5 V时,锯齿波信号幅度始终跟随电源的变化,而且输入到PWM比较器的两个信号调制锯齿波和音频信号的共模电平之间的偏差仪在2 mV以内,达到了预期设计的目标。
