采用新的调制技术和滤波器结构减小D类放大器的EMI

采用新的调制技术和滤波器结构减小D类放大器的EMI

点击数:7908 次   录入时间:03-04 11:59:32   整理:http://www.55dianzi.com   音频功率放大-放大器

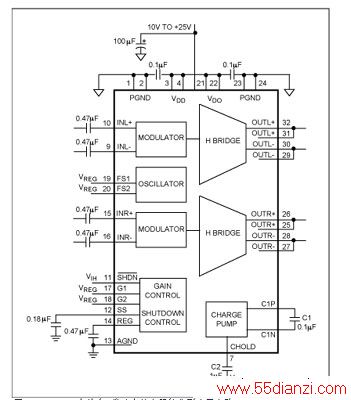

图6. max9704立体声d类功率放大器的典型应用电路


      图7和图8给出使用图5滤波器对max9704进行滤波时的时域性能。两种情况下负载阻抗均为8。图7同时显示了filt1和filt2节点的波形图(顶部的迹线),以及得的1khz差分输出波形(底部的迹线)。顶部迹线的噪声是输出开关信号滤波以后的残余信号(电源电压为15v)。图8为图7迹线的细节显示。注意:纹波主要来自940khz开关频率,两通道上表现为共模信号的形式。还应注意输出上没有高次谐波,表明有效抑制了emi (幅射emi的起始测试频率通常高于30mhz) 。

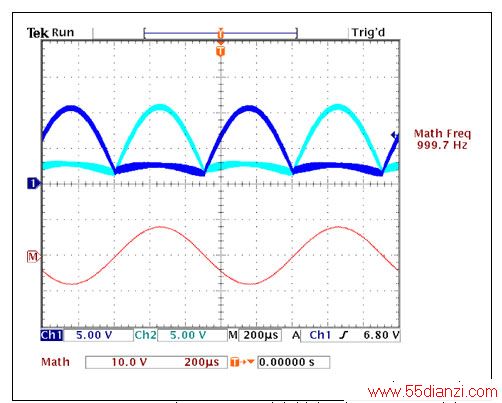

      图7. 用max9704驱动图5a电路时filt1和filt2上产生的信号波形(同时显示在顶部的迹线),以及差分输出(底部的迹线)。

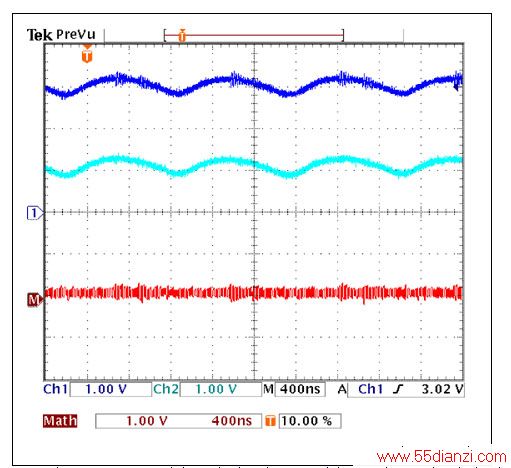

      8. 顶部迹线显示了图5a电路输出中残余的纹波电压,纹波成分主要为开关频率基波(此时为940khz)。滤波器高于该频点的二阶滚降很好的抑制了所有高次谐波。纹波几乎只有共模分量(底部的迹线)。


      相关说明


      本文讨论的滤波器设计均假设负载阻抗为8。音圈电感导致20khz的频率范围内,多数宽范围动圈扬声器的阻抗变高。该特性有助于实现高效率的无滤波器工作,但选择滤波器件以降低emi时,应考虑阻抗的上升。


      试图评估和描述d类放大器特性时,为了进行器件选型和评估,即便在实验室环境下,音频设计人员也往往需要进行滤波。即使不用滤波器的最终产品能通过EMC测试,仍然可以通过放大器性能测试来发现问题。许多音频分析仪是专为测量传统音频放大器的thd+n或幅度响应而设计的,当用于测试无滤波d类放大器时往往会出现错误。图5所示电路适合用于测试(正确加载8电阻负载),但需要注意33μh的电感可能引入的非线性将限制了thd测量。气隙元件往往具有最佳的测量结果,但尺寸往往限制其在实际产品中的应用!
