磁电式转速传感器的结构原理

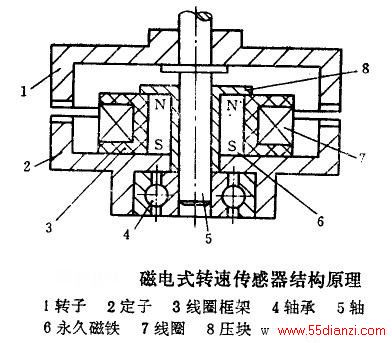

磁电式转速传感器的结构原理如图所示。其转子1和定子2均用工业纯铁制成，并同轴对置安装，在它们的圆周端面上分别均匀地铣出相同数量的齿。测量时，将传感器的轴5与被测转轴相连组从而使转子1与被阅转轴一起以转速n旋转。

　　在转子相对于定子转动的过程小，两者端面上的齿的相对位置交替变化：当转子与定子的凸齿相对比其间的气隙最小，磁阻最小，磁通最大;当两者的凸凹齿相对时，其间的气隙最大，磁阻也最大，磁通最小。随着转子的转动，由转子、定子以及两者之间的气隙所构成的隘路之磁阻周期性地变化其工作磁通也就周期性地变化，从而在线圈7中感应出周期性变化的电信号，其变化频率f与被测转速n之间的关系为

　　式中，N为定于和转子端面的齿致。该频率f即为磁电式转速传感器的输出量。
