红外辐射温度计的结构及工作原理

　　1.红外热辐射测温原理

　　自然界一切温度高于绝对零度(-273.15℃)的物体，由于分子的热运动，都在不停地向周围空间辐射包括红外波段在内的电磁波，其辐射能量密度与物体本身的温度关系符合辐射定律。

　　红外辐射温度计的工作原理是基于四次方定律，通过检测物体辐射的红外线的能量，推知物体的辐射温度。在红外热辐射温度传感器中，作为测量元件的热电堆将红外线的能量转换为热电，经过信号处理后作为检测信号输出。

　　2.红外热辐射测温仪结构

　　红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。光学系统汇聚其视场内的目标红外辐射能量，红外能量聚焦在光电探测器上并转变为相应的电信号，该信号再经换算转变为被测目标的温度值。

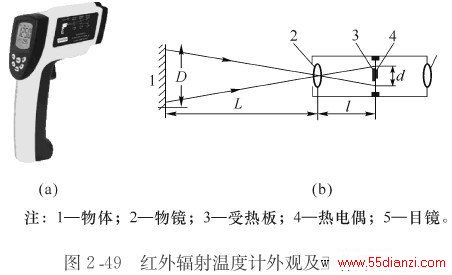

　　图2‐49为红外辐射温度计的外观及工作原理。被测物体的辐射线由物镜聚焦在受热板上。受热板是一种人造黑体，通常为涂黑的铂片，当吸收辐射能以后温度升高，由连接在受热板上的热电偶、热电阻或热敏电阻测定。

　　通常被测物体是灰体，以黑体辐射作为基准进行刻度标定，已知被测物体的黑度值，灰体辐射的总能量全部被黑体所吸收，这样它们的能量相等，但温度不同。
