DDZ- Ⅲ型温度变送器
Ⅲ型温度变送器是利用热电偶或热电阻测温元件，将温度信号线性地转换成1-5V直流电压信号或4-20mA直流电流信号，该表一般安装于控制室仪表盘后。目前主要有三个品种:直流毫伏变送器、电阻体温度变送器和热电偶温度变送器.
Ⅲ型温度变送器较Ⅱ型温度变送器有如下优点:
(1)采用集成电路 温度变送器放大单元采用高增益、低漂移集成运算放大器进行直流放大，较Ⅱ型仪表的调制放大器线路简单、元件少、可靠性高。
(2)采用了线性化线路 热电偶温度变送器采用非线性负反馈回路，热电阻温度变送器采用线性化电路。使变送器的输出信号和被测温度间呈线性关系，提高了精度，有利于指示、记录。
(3)增加了安全措施 现场的测温元件(热电偶或电阻体)与控制室温度变送器相连的线路是安全火花线路。不必再经任何安全设备可使测量元件工作在危险场所。

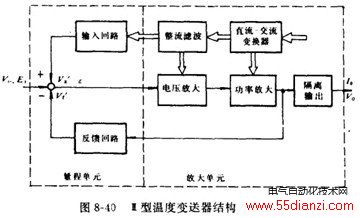

变送器总体结构如图8-40所示。三类变送器在线路上都分为量程单元和放大单元两部分，它们分别设置在两块印刷线路板上. 用接插件互相连接。其中放大单元则随品种，测量范围的不同而异。
Ⅲ型温度变送器主要性能指标如下:
