微电相位差式扭矩传感器的原理相结构

微电相位差式扭矩传感器的原理相结构

点击数:7214 次   录入时间:03-04 11:53:18   整理:http://www.55dianzi.com   传感-检测-采集电路

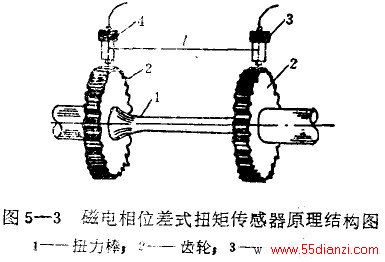

如图5—3所示。弹性铀1左右两个凸缘上固定着两个完全相同的齿轮2.在两个齿轮的齿顶上,分别安装阳个水久磁铁和线圈组成的磁感应检测器3和4。当齿轮在电动机带动下旋转时,由于检测器和齿轮之间间隙的改变引起间有一个固定的相位差.当弹性铀受扭力作用而产生扭转变形时,两线圈的输出信号就发生相移。此相移的大小与所知成正比,因此通过测量扭力棒受扭矩作用后两磁感应器线园输出信号的相移便可确定扭矩的大小.输出信号通过测致电路处理后可直接显示出平均扭矩值.

微电相位差式扭矩传感器的原理相结构

磁电相位差扭矩传感器的特点是实现了非接触测量,因此能测高速扭矩.同时它还能测静态和低速的把范只要将扭力标的一端锁定,另一端接被测轴依就可精确测景形态拉链值.又因传感器的扭力棒采用滞后效应小的高级合金材料,用利用多极磁性结合放测量准确度尚,一般可达正负1%,较高的可达正负0.5%.

该传感器广泛应用于汽轮机、内燃机、船舶、鼓风机、压缩机、泵及发电机等传动铀的扭矩测量。
