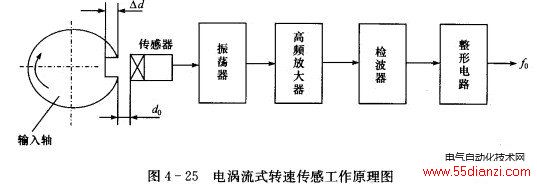

图4-25所示为电涡流式转速传感器工作原理图。在软磁材料制成的输人轴上加工一键槽，在距输人表面do处设置电涡流传感器，输人轴与被测旋转轴相连。
当被渊旋转轴转动时，输出轴的距离发生do +△d的变化。由于电涡流效应，这种变化将导致振荡谐振回路的品质因数变化，使传感器线圈电感随,△d的变化也发生变化，它们将直接影响振荡器的电压幅值和振荡频率。因此，随着输人轴的旋转，从振荡器输出的信号中包含有与转数成正比的脉冲频率信号。该信号由检波器检出电压幅值的变化量，然后经整形电路输出脉冲频率信号fo。该信号经电路处理便可得到被测转速。
这种转速传感器可实现非接触式测量，抗污染能力很强，可安装在旋转轴近旁长期对被测转速进行监视。最高测量转速可达600 000转/分钟。
