采用U2352B构成的负载电流检测电路

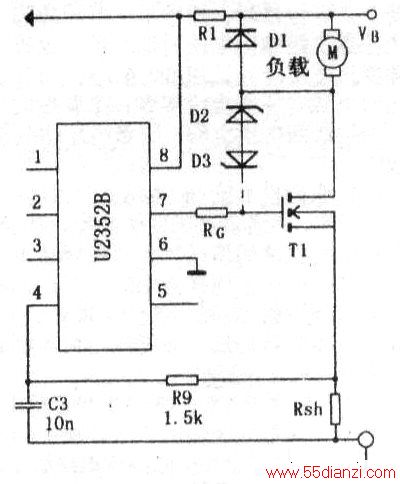

　　采用U2352B构成的负载电流检测电路如下图所示。
　　
　　IC内置温度监控电路，只要结温超过1400C，IC则自动关断其输出；当结温冷却之后，IC则重新启动。
　　
　　阻尼二极管D1和开关MOSFET(T1)，具体视负载选取。由于IC推挽输出级输出电流lo=±20mA，故T1选用低压小功率开关MOSFET即可。当负载电流较小时，D1可选用高速开关二极管1N4148。
　　
　　若设lC最高电源电压为Vs（max），最低工作电压为VB(nun)．lC最大电源电流为Is(max)，lC外部元件消耗的电流Iext，限流电阻Rl的最大值为：R1=【VBlmin) - Vs( max)】／[Is(max) +lext】。
