高端/低端检流电路

高端/低端检流电路

点击数:7508 次   录入时间:03-04 11:35:38   整理:http://www.55dianzi.com   传感-检测-采集电路

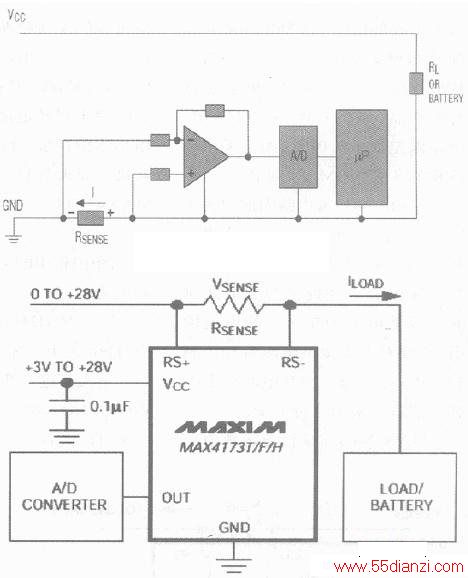

  低端检流电路的检流电阻串联到地(上图),而高端检流电路的检流电阻是串联到高电压端(下图)。两种方法各有特点:低端检流方式在地线回路中增加了额外的电阻,高端检流方式则要处理较大的共模信号。

  上图所示的低端检流运放以地电平作为参考电平,检流电阻接在正相端。运放的输入信号中的共模信号范围为:(GNDRSENSE*ILOAD)。尽管低端检流电路比较简单,但有几种故障状态是低端检流电路检测不到的,这会使负载处于危险的情况,利用高端检流电路则可解决这些问题。

  高端检流电路直接连到电源端,能够检测到后续回路的任何故障并采取相应的保护措施,特别适合于自动控制应用领域,因为在这些应用电路中通常采用机壳作为参考地。高端/低端检流电路
